A seleção da arquitetura correta da unidade condensadora impacta diretamente a confiabilidade operacional e a conformidade com as regulamentações ambientais locais. Equipamentos incompatíveis geralmente levam a falhas mecânicas prematuras, consumo excessivo de energia ou graves violações regulatórias de ruído. Gerentes de instalações e engenheiros de refrigeração enfrentam constantemente o desafio de equilibrar restrições espaciais, exposição ambiental, limites acústicos e acessibilidade de manutenção ao especificar uma unidade de refrigeração para câmaras frigoríficas.
Duas categorias arquitetônicas principais dominam o mercado: unidades condensadoras do tipo caixa e do tipo aberto. Este guia fornece uma estrutura objetiva e focada em engenharia para avaliar qual projeto se alinha aos requisitos específicos da instalação e às cargas de resfriamento. Ao compreender as diferenças estruturais e operacionais, você pode projetar um sistema de refrigeração que maximize o tempo de atividade e atenda às demandas específicas do local.

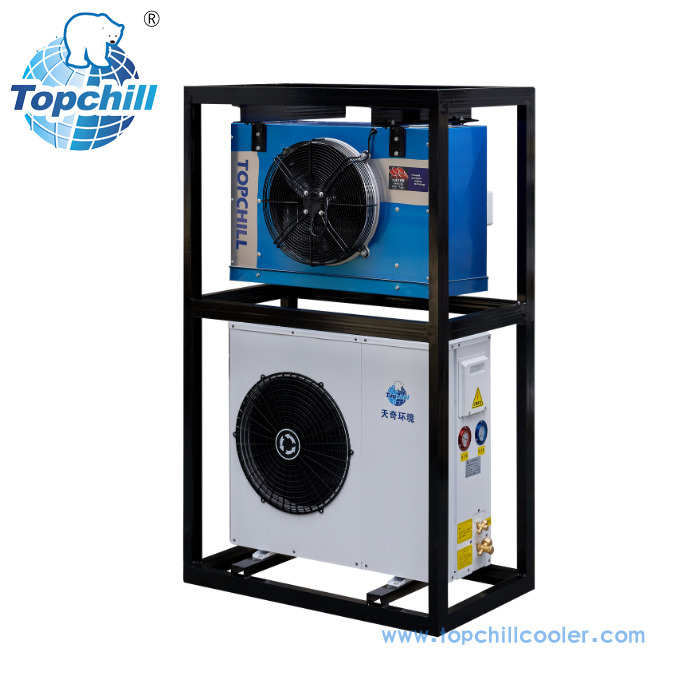

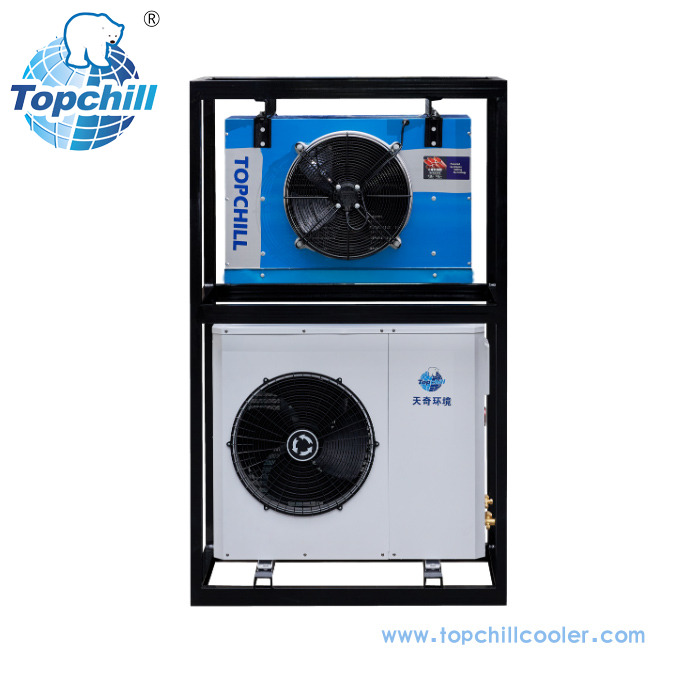

Uma unidade condensadora tipo caixa é um sistema compacto e totalmente fechado. Ele aloja o compressor, a serpentina do condensador, os ventiladores do condensador e o painel elétrico dentro de uma caixa robusta de aço galvanizado ou com revestimento em pó. Este projeto estrutural prioriza proteção e eficiência espacial. O design estético e protetor oferece um exterior moderno e de perfil limpo. Isto torna o equipamento altamente adequado para áreas comerciais onde as unidades permanecem visíveis ao público ou clientes. As inclusões padrão normalmente apresentam painéis de controle com fiação de fábrica, revestimento acústico integrado, sistemas de controle ajustáveis e interruptores de segurança integrados. Esses componentes são projetados para implantação rápida e plug-and-play.
Ao implantar essas unidades em campo, os técnicos percebem o benefício imediato dos componentes pré-embalados. A montagem de fábrica reduz o número de juntas de brasagem necessárias no local. Isso minimiza o risco de vazamentos de refrigerante. O layout interno direciona a tubulação de cobre de forma eficiente para evitar fadiga por vibração. Os engenheiros geralmente especificam essas unidades para instalações em telhados onde a resistência às intempéries não é negociável. A carcaça de aço com revestimento em pó resiste à névoa salina em ambientes costeiros e evita o acúmulo de ferrugem ao longo dos anos de operação.
Uma unidade condensadora de tipo aberto utiliza um chassi exposto. Componentes como compressor, reservatório de líquido, separador de óleo e acumulador são montados diretamente em uma placa de base de aço estrutural aberta. Falta uma camada externa protetora. Essas unidades são padrão em salas mecânicas internas ou em instalações de refrigeração industrial de grande escala. Nestes ambientes, a infraestrutura predial cuida integralmente da impermeabilização e da proteção ambiental, permitindo que o equipamento opere sem invólucros externos.
A natureza exposta do design aberto proporciona acesso incomparável ao pessoal de manutenção. Você pode inspecionar visualmente cada solda, válvula e conexão elétrica sem remover um único painel. Esta arquitetura suporta aplicações pesadas onde compressores semi-herméticos massivos são necessários para lidar com altas cargas de resfriamento. A placa de base de aço estrutural absorve o torque e a vibração significativos gerados por esses grandes compressores. Os instaladores normalmente montam essas unidades em almofadas de isolamento de vibração aparafusadas diretamente a uma almofada de concreto.
Uma unidade condensadora tipo caixa possui classificações IP específicas para resistência à poeira e água. O invólucro rígido protege componentes internos sensíveis, incluindo inversores de frequência variável e contatores, contra degradação UV, chuva forte e detritos levados pelo vento. Essa proteção é crítica para manter a integridade elétrica em ambientes externos. Os painéis com venezianas direcionam o fluxo de ar, evitando a entrada de água durante fortes tempestades. As caixas elétricas internas possuem juntas de borracha para vedar a umidade.
Por outro lado, as unidades do tipo aberto permanecem altamente vulneráveis a fatores ambientais se instaladas ao ar livre sem uma cobertura personalizada ou casinha de cachorro protetora. A exposição direta leva rapidamente à corrosão acelerada nas serpentinas do condensador e à grave degradação elétrica nos pontos de contato expostos. O acúmulo de poeira nas aletas do condensador reduz a eficiência da transferência de calor. Se for necessário instalar uma unidade aberta no exterior, será necessário construir um abrigo dedicado. Isso adiciona requisitos de mão de obra e materiais ao projeto.
A saída de decibéis difere significativamente entre estruturas fechadas e expostas. Os tipos de caixa utilizam espuma espessa de isolamento acústico, compartimentos de compressor isolados, suportes para absorção de vibração e ventiladores de lâmina falciforme de baixa velocidade. Esses recursos funcionam juntos para atender às rigorosas regulamentações municipais sobre ruído em áreas povoadas. O compartimento do compressor geralmente é completamente isolado da seção do ventilador do condensador. Isso evita que o ruído do compressor escape pela grade do ventilador.
Os tipos abertos produzem saída acústica bruta e não filtrada. O compressor exposto e os ventiladores de alta velocidade geram ruído substancial. Se o ruído se tornar uma restrição ativa, essas unidades exigirão estratégias externas de atenuação sonora, como venezianas acústicas ou salas de fábrica dedicadas à prova de som. Num ambiente industrial, este nível de ruído é geralmente aceitável. No entanto, colocar uma unidade aberta perto de uma janela de um escritório ou de uma propriedade residencial resultará em reclamações imediatas de ruído.
As dimensões físicas determinam a flexibilidade de instalação. Os tipos de caixa são projetados especificamente para instalação de alta densidade. Eles frequentemente utilizam suportes de montagem na parede ou configurações empilháveis para maximizar o espaço vertical em ambientes urbanos apertados. O tamanho compacto permite instalar várias unidades lado a lado em uma saliência estreita do telhado. O design do fluxo de ar direcional significa que você só precisa de espaço nos lados de admissão e exaustão.
Os tipos abertos exigem áreas maiores e requisitos rigorosos de liberação. Os técnicos devem garantir espaço circundante adequado para garantir o fluxo de ar adequado e evitar ciclos curtos do condensador. A falta de um gabinete direcional significa que o ar ambiente deve fluir livremente ao redor de todo o chassi. Você deve deixar pelo menos um metro de espaço livre em todos os lados para acesso de manutenção e fluxo de ar. Isso os torna inadequados para becos apertados ou pequenos armários mecânicos.
| Unidade de condensação do tipo caixa de | recurso | Unidade de condensação do tipo aberto |
|---|---|---|
| Proteção contra intempéries | Invólucro totalmente fechado e com classificação IP | Nenhum (requer instalação interna ou abrigo personalizado) |
| Saída Acústica | Baixo (compartimentos isolados, ventiladores de baixa velocidade) | Alto (compressor e ventiladores expostos) |
| Pegada | Compacto, empilhável e montável na parede | Grande, requer folga extensa |
| Acesso de manutenção | Requer remoção do painel | Acesso desobstruído de 360 graus |
Os gabinetes da caixa determinam estritamente os caminhos do fluxo de ar interno. Os ventiladores puxam o ar através de venezianas específicas e empurram-no através da serpentina do condensador. No entanto, existe o risco de acumulação de calor interno se estas grelhas ficarem obstruídas por detritos ou neve. Você deve manter caminhos de admissão desobstruídos para garantir temperaturas de condensação ideais. As unidades do tipo aberto extraem o ar ambiente sem restrições, oferecendo excelente eficiência de troca térmica, desde que a sala mecânica permaneça adequadamente ventilada. Eles contam com os exaustores da sala para remover o calor rejeitado.
Ambas as arquiteturas funcionam bem em aplicações de temperatura média, normalmente variando de -5°C a +5°C. Ao especificar uma unidade de condensação de temperatura média para refrigeradores ou salas de preparação, os limites espaciais físicos geralmente restringem os tipos de caixa a configurações herméticas alternativas ou de rolagem. Os tipos abertos lidam facilmente com essas temperaturas e podem utilizar compressores muito maiores para grandes centros de distribuição. A escolha depende da carga térmica total da instalação.
Os limites da capacidade de resfriamento determinam a escolha do compressor. Compressores herméticos menores cabem perfeitamente dentro de unidades de caixa, tornando-os ideais para cargas comerciais de varejo. Câmaras frigoríficas maiores e exigentes requerem compressores semi-herméticos para serviços pesados. A capacidade de manutenção em campo é um grande diferencial. Os compressores semi-herméticos, padrão em unidades abertas, permitem que os técnicos reconstruam válvulas e substituam peças internas no local. Compressores totalmente herméticos, comuns em unidades de caixa compacta, não podem ser reparados e requerem substituição completa em caso de falha.
A principal desvantagem das unidades de caixa é o acesso restrito. Os técnicos devem remover vários painéis externos para acessar o compressor, visores, válvulas de expansão ou filtros secadores. Esta barreira física pode complicar o diagnóstico e prolongar os tempos de serviço padrão durante avarias de emergência. É necessário carregar uma furadeira e brocas específicas apenas para abrir o aparelho. Uma vez dentro, o layout compacto dificulta a manobra de chaves e maçaricos de brasagem.
Os tipos abertos fornecem acessibilidade imediata de 360 graus. Esse layout desobstruído facilita a detecção rápida de vazamentos, verificações fáceis do nível de óleo e substituições rápidas de válvulas do compressor. As equipes de manutenção podem inspecionar visualmente todo o sistema sem remover um único parafuso. Você pode facilmente conectar manômetros, verificar o visor de óleo e testar contatores elétricos. Esta acessibilidade reduz significativamente o tempo necessário para a manutenção preventiva de rotina.
Os tipos de caixa reduzem as horas de trabalho no local. Eles geralmente chegam pré-canalizados, pré-cabeados e testados sob pressão. Essa natureza plug-and-play minimiza o trabalho elétrico e de brasagem no local. Além disso, muitas vezes apresentam controladores eletrônicos integrados e pré-programados que simplificam o comissionamento. Basta conectar o conjunto de linha, conectar a alimentação principal e programar o ponto de ajuste. A fábrica cuida da complexa fiação interna.
Os tipos abertos requerem fiação de campo personalizada e integração de controle externo. Os instaladores devem montar painéis de controle separados, instalar conduítes e configurar manualmente as chaves de segurança. Isto aumenta o tempo de instalação, mas oferece ajuste máximo para ciclos de refrigeração complexos e personalizados. Você tem controle total sobre a lógica de controle, os ciclos de degelo e o estágio do ventilador. Esta flexibilidade é necessária para aplicações industriais com perfis de carga variados.
Nenhuma das unidades é objetivamente superior; a escolha certa depende inteiramente do local de instalação, das regulamentações locais sobre ruído e da escala da carga de resfriamento. Se o equipamento for externo em uma área povoada ou exigir proteção instantânea à prova de intempéries, o padrão é uma unidade condensadora do tipo caixa. Se for dentro de uma sala mecânica dedicada para uma aplicação industrial de alta tonelagem, o padrão é um tipo aberto.
R: A principal vantagem é sua proteção contra intempéries integrada, pegada estética compacta e atenuação acústica integrada. Isto o torna altamente adequado para instalações externas em ambientes urbanos ou sensíveis ao ruído, sem a necessidade de estruturas de proteção adicionais.
R: Sim, mas requer modificações significativas. Você deve adicionar caixas contra intempéries, coberturas ou casinhas de proteção para proteger os componentes elétricos e mecânicos expostos da chuva, dos raios UV e do desgaste ambiental.
R: As unidades do tipo caixa são significativamente mais silenciosas. Eles apresentam isolamento acústico espesso, compartimentos de compressor isolados e velocidades mais baixas das pás do ventilador, projetadas especificamente para amortecer o ruído operacional e atender às regulamentações sonoras municipais.
R: Absolutamente. Eles são altamente adequados para câmaras frigoríficas e salas de preparação que operam entre -5°C e +5°C. Eles normalmente utilizam compressores scroll ou herméticos perfeitamente adequados para essas cargas comerciais de média temperatura.
R: Os tipos de caixa favorecem compressores herméticos ou scroll devido às rígidas restrições de espaço interno. Os tipos abertos acomodam facilmente compressores semi-herméticos enormes e reconstruíveis, necessários para tarefas industriais pesadas e resfriamento de alta capacidade.
R: A manutenção em tipos de caixa exige que os técnicos removam vários painéis externos para alcançar os componentes internos. Os tipos abertos oferecem acesso imediato de 360 graus a todas as peças, permitindo inspeções visuais mais rápidas e substituições rápidas de componentes.
