As falhas de refrigeração em indústrias de processo contínuo acarretam graves consequências operacionais. Fábricas de processamento de alimentos, instalações de fabricação de produtos químicos e armazéns frigoríficos dependem de gerenciamento térmico ininterrupto para proteger a integridade do produto. Os componentes de refrigeração comercial padrão degradam-se rapidamente sob condições de carga máxima 24 horas por dia, 7 dias por semana. Essa tensão contínua leva a gargalos térmicos, consumo excessivo de energia e falha catastrófica do compressor.
Para evitar essas falhas, as instalações devem especificar um específico, Condensador projetado estritamente para rejeição contínua de calor industrial . As unidades padrão simplesmente não conseguem lidar com o ciclo térmico implacável. O processo de avaliação para atualização ou instalação de novos equipamentos deve equilibrar cuidadosamente a capacidade térmica, as restrições ambientais e os requisitos de manutenção do ciclo de vida. Você precisa de equipamentos que garantam uma mudança de fase confiável sob as condições ambientais mais extremas.
Capacidade versus clima: O manuseio contínuo da carga requer o dimensionamento do condensador com base nas condições ambientais de pico do verão e no dissipador de calor disponível, e não apenas nas cargas operacionais médias.
Eficiência de mudança de fase: A função principal do condensador é forçar uma mudança de fase confiável de vapor de alta pressão para líquido; cargas contínuas requerem subresfriamento otimizado para evitar falhas do sistema.
Integridade do material: As unidades verdadeiramente resistentes utilizam paredes de tubos mais espessas, designs de aletas especializados e revestimentos resistentes à corrosão para sobreviver a ciclos térmicos constantes e ambientes agressivos.
Sinergia do sistema: A escolha entre sistemas refrigerados a ar, refrigerados a água ou evaporativos determina a pegada total de água e energia da instalação.
Acessibilidade para manutenção: A operação contínua exige projetos que permitam a limpeza e a substituição de componentes sem a necessidade de desligamentos completos do sistema.
O ciclo de compressão de vapor depende de quatro componentes principais: o compressor, o condensador, a válvula de expansão e o evaporador. Em ambientes de processo contínuo, o condensador frequentemente se torna o principal gargalo térmico do sistema. Os compressores geram grandes quantidades de calor enquanto pressurizam o vapor refrigerante. O condensador deve receber esse vapor de alta pressão e alta temperatura e transferir esse calor com eficiência para um dissipador de calor designado. Este dissipador de calor normalmente é ar ambiente ou água.
A física desta mudança de fase é absoluta. O condensador deve remover tanto o calor sensível para diminuir a temperatura do vapor quanto o calor latente para forçar o vapor a condensar em um líquido. Cargas operacionais contínuas evitam que o sistema de refrigeração desligue. O equipamento não recebe períodos de recuperação. Deve rejeitar o calor constantemente, mantendo um estrito diferencial de temperatura, conhecido como Delta-T, com o dissipador de calor circundante.
Quando o Delta-T encolhe durante condições climáticas extremas, a eficiência da transferência de calor cai. O vapor não consegue condensar totalmente. Isto força o compressor a trabalhar mais, aumentando as temperaturas de descarga e arriscando uma avaria mecânica. Uma unidade devidamente especificada evita isso, mantendo a área de superfície e o fluxo de ar adequados para garantir a mudança de fase, independentemente da carga interna. Os engenheiros de campo muitas vezes veem unidades padrão falharem durante os meses de pico do verão porque a área de superfície da bobina simplesmente não consegue rejeitar o calor acumulado de compressão com rapidez suficiente.
A operação contínua significa que os componentes metálicos permanecem em estado de expansão térmica. Os motores dos ventiladores funcionam sem parar, tensionando os rolamentos e as correias. As velocidades internas do refrigerante permanecem altas, desgastando o interior dos tubos de cobre ou aço. Somente equipamentos projetados para essas tensões específicas sobreviverão a um ciclo de trabalho 24 horas por dia, 7 dias por semana.
Muitas instalações industriais utilizam calor residual para conduzir ciclos de refrigeração por absorção, em vez de sistemas tradicionais de compressão de vapor. Esses sistemas substituem compressores mecânicos por geradores e absorvedores térmicos. No entanto, os requisitos de rejeição de calor permanecem igualmente exigentes. Um trocador de calor resistente é necessário para rejeitar o calor tanto do condensador quanto dos componentes do absorvedor. A carga térmica na infraestrutura de refrigeração num sistema de absorção é muitas vezes maior do que num sistema mecânico, exigindo equipamento robusto de rejeição de calor.
Nessas configurações, o circuito de água de resfriamento deve lidar com a rejeição combinada de calor de todo o ciclo termodinâmico. Se o trocador de calor falhar ou perder capacidade, o chiller de absorção perde sua capacidade de gerar o efeito de refrigeração necessário, levando a desvios imediatos de temperatura do processo.
Um verdadeiro condensador para serviço pesado é projetado de forma diferente das unidades comerciais padrão. As diferenças estruturais e termodinâmicas são distintas. As unidades padrão usam metais finos e aletas bem compactadas para economizar espaço e reduzir peso. As unidades de serviço pesado priorizam a longevidade e o desempenho contínuo em relação ao espaço físico.
Componente | Especificação Comercial Padrão | Especificação Industrial Pesada |
|---|---|---|
Espessura da parede do tubo | 0,012" a 0,016" (Propenso a vazamentos de vibração) | 0,025" a 0,035"+ (Resiste a alta pressão e vibração) |
Espaçamento das barbatanas | 10 a 14 aletas por polegada (FPI) (obstrui facilmente) | 4 a 8 FPI (Permite a passagem de detritos, mais fácil de limpar) |
Material do invólucro | Aço galvanizado ou alumínio de bitola fina G60 | G90 de alto calibre galvanizado ou aço inoxidável 304/316 |
Motores de ventilador | Motores CA padrão, rolamentos para serviços leves | Motores TEFC ou EC, rolamentos para serviços pesados, compatíveis com VFD |
Quadro Estrutural | Bloco de bobina autoportante | Estrutura de aço estrutural independente isolando a bobina |
As unidades industriais utilizam carcaças de aço galvanizado ou aço inoxidável de maior espessura para evitar flexão sob vibração contínua do ventilador. Os suportes reforçados do motor evitam a fadiga estrutural causada pela operação do ventilador 24 horas por dia, 7 dias por semana. As pás do ventilador de alumínio fundido ou composto de nível industrial resistem à deformação e fornecem fluxo de ar consistente sob alta pressão estática. Os diâmetros dos tubos são maiores e as espessuras das paredes são aumentadas para suportar altas pressões internas de refrigerante. O espaçamento das aletas é otimizado para baixa incrustação em vez de máxima compactação.

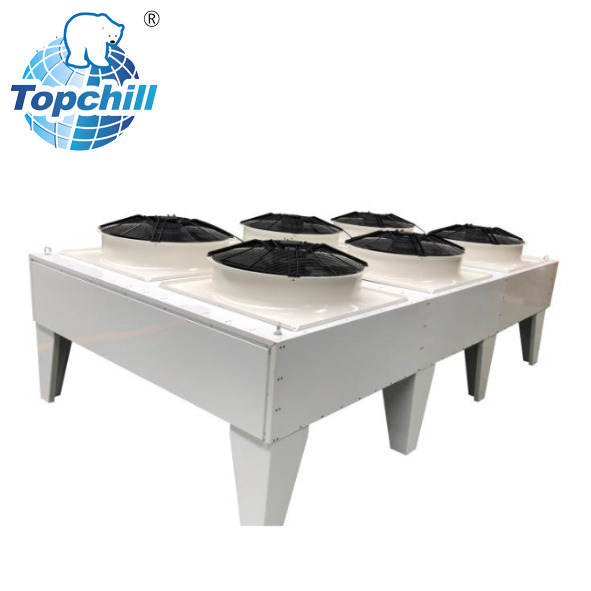

Um condensador resfriado a ar de alta capacidade transfere calor diretamente para um dissipador de calor de ar ambiente. Ele usa ventiladores potentes para puxar o ar pelas serpentinas de refrigerante com aletas. A mudança de fase é forçada inteiramente através da capacidade de resfriamento sensível do ar ambiente.
A principal vantagem deste mecanismo é o consumo zero de água. As instalações evitam os complexos tratamentos químicos, regulamentos de purga e infraestrutura de encanamento associados ao resfriamento à base de água. A manutenção geralmente é limitada a inspeções mecânicas dos ventiladores e limpeza periódica da bobina. No entanto, as unidades refrigeradas a ar requerem uma área física significativamente maior para atingir a área de superfície de transferência de calor necessária.
Eles também sofrem quedas de capacidade durante temperaturas ambientes extremamente altas. Quando as temperaturas do verão atingem o pico, a relação ar-refrigerante Delta-T diminui. As instalações devem dimensionar essas unidades para a temperatura ambiente histórica mais alta para evitar falhas no compressor. Essas unidades são melhores para instalações com restrições rígidas de uso de água, climas geográficos mais frios ou instalações remotas onde a tubulação de água é impraticável. Os engenheiros devem levar em conta os enormes volumes de ar necessários, garantindo que o local de instalação tenha espaço livre adequado para evitar a recirculação de ar quente.
Os sistemas evaporativos utilizam uma combinação de ar forçado e pulverização contínua de água sobre as serpentinas de condensação. Este mecanismo aproveita o calor latente da vaporização. À medida que a água evapora das serpentinas quentes, ela absorve grandes quantidades de calor do refrigerante dentro dos tubos. A evaporação de meio quilo de água absorve cerca de 1.000 BTUs de calor, tornando esse processo excepcionalmente poderoso.
Este processo é altamente eficiente. As unidades evaporativas mantêm temperaturas de condensação muito mais baixas do que as unidades resfriadas a ar, o que reduz drasticamente o consumo de energia do compressor. Eles também exigem um espaço físico menor do que alternativas refrigeradas a ar com a mesma capacidade. A principal desvantagem é a necessidade absoluta de tratamento contínuo da água. Os operadores devem gerenciar rigorosamente a incrustação mineral, o crescimento biológico e a corrosão.
Os sistemas evaporativos são melhores para plantas industriais de grande escala. Eles são o padrão da indústria para sistemas de refrigeração industrial com amônia, onde minimizar o uso de energia do compressor é a maior prioridade. O reservatório de água requer limpeza regular e os bicos de pulverização devem ser inspecionados para garantir uma distribuição uniforme da água por todo o bloco da serpentina. Pontos secos em uma serpentina evaporativa levam à rápida formação de incrustações e falha localizada na transferência de calor.
Os sistemas resfriados a água usam trocadores de calor de casco e tubo ou placas localizados dentro da sala da fábrica. Essas unidades são conectadas a um circuito externo separado da torre de resfriamento. A água atua como um dissipador de calor altamente estável, absorvendo o calor do refrigerante e transportando-o para fora, para a torre de resfriamento.
Este mecanismo proporciona temperaturas de condensação extremamente estáveis, independentemente das condições do ar ambiente. Os trocadores de calor internos são altamente compactos, economizando espaço valioso na sala de fábrica. No entanto, este sistema requer o gerenciamento de um circuito secundário de água de resfriamento, bombas dedicadas e manutenção extensiva da torre de resfriamento.
Os sistemas refrigerados a água são melhores para instalações industriais de grande altura, aplicações marítimas ou fábricas que já possuem infraestrutura de torre de resfriamento centralizada para outros processos. O design de casco e tubo permite a limpeza mecânica dos tubos de água, removendo os sinos das extremidades e perfurando os tubos com escovas especializadas. Isto mantém a eficiência ideal de transferência de calor ao longo de décadas de uso contínuo.
Tipo de condensador | Dissipador de calor primário | Consumo de água | Requisito de pegada | Melhor ambiente de aplicação |
|---|---|---|---|---|
Refrigerado a ar | Ar ambiente | Zero | Muito Grande | Áreas com restrição de água, climas mais frios |
Evaporativo | Ar e Água (Vaporização) | Alto | Médio | Grandes fábricas de amônia, altas necessidades de eficiência energética |
Resfriado a água | Circuito de água da torre de resfriamento | Moderado a alto | Pequeno (interno) | Instalações com torres de resfriamento existentes, uso marítimo |
A avaliação do manuseio contínuo de carga começa com o cálculo do Calor Total de Rejeição (THR). A THR não é apenas a carga líquida de resfriamento da instalação. Deve também incluir o calor de compressão adicionado pelos próprios compressores de refrigeração. Sob operação contínua, os compressores funcionam na capacidade máxima, gerando picos de carga térmica que o condensador deve dissipar instantaneamente.
Você deve especificar o equipamento com base nas temperaturas de projeto do pior cenário para sua localização geográfica específica. Para unidades resfriadas a ar, isso significa dimensionar com base no pico da temperatura de bulbo seco no verão. Para unidades evaporativas e resfriadas a água, você deve dimensionar com base no pico da temperatura de bulbo úmido no verão. Não levar em conta essas variáveis ambientais de pior cenário garante que o dissipador de calor se tornará inviável durante os meses de verão, levando a disparos de alta pressão e tempo de inatividade da instalação.
Os engenheiros usam dados meteorológicos históricos, normalmente as condições de projeto ASHRAE de 0,4% ou 1%, para estabelecer essas linhas de base. No entanto, para instalações de processo contínuo onde o tempo de inatividade é inaceitável, o dimensionamento baseado na temperatura máxima histórica absoluta proporciona uma margem de segurança necessária.
Os compressores de serviço contínuo requerem um fornecimento constante de refrigerante líquido puro. Se bolhas de vapor, conhecidas como gás flash, atingirem a válvula de expansão, a eficiência do sistema despenca e o compressor pode sofrer danos mecânicos. Os condensadores para serviços pesados são projetados com circuitos de subresfriamento dedicados.
Esses circuitos direcionam o refrigerante líquido condensado através de uma passagem adicional de bobinas na parte inferior da unidade. Esta etapa de resfriamento extra reduz a temperatura do líquido abaixo do seu ponto de saturação. O subresfriamento adequado garante que o refrigerante seja 100% líquido antes de sair do condensador, protegendo todo o ciclo de refrigeração sob condições de carga contínua. O sub-resfriamento também aumenta o efeito líquido de refrigeração do sistema, proporcionando maior capacidade de resfriamento por quilograma de refrigerante circulado.
A seleção do material determina o ciclo de vida do equipamento. A ciclagem térmica contínua coloca uma tensão imensa nos tubos e aletas da bobina. Você deve avaliar o cobre, o alumínio e o aço inoxidável com base no refrigerante específico e no ambiente operacional.
Cobre: Excelente transferência de calor, mas incompatível com refrigerantes de amônia. Vulnerável à corrosão formicária em certos ambientes industriais.
Alumínio: Leve e altamente resistente à amônia. Freqüentemente usado para aletas e bobinas de microcanais.
Aço inoxidável: A melhor escolha para ambientes industriais agressivos e sistemas pesados de amônia. Oferece durabilidade e resistência à corrosão incomparáveis, embora tenha condutividade térmica ligeiramente inferior à do cobre.
Aço Carbono: Tradicionalmente usado em grandes unidades evaporativas de amônia, fortemente galvanizado por imersão a quente após a fabricação para evitar ferrugem.
Os revestimentos protetores são obrigatórios em ambientes industriais ou costeiros corrosivos. Especifique revestimentos epóxi aplicados de fábrica, eletroaletas ou galvanização por imersão a quente para todo o bloco de bobinas. Esses revestimentos evitam que produtos químicos transportados pelo ar ou névoa salina degradem as superfícies de transferência de calor. Os revestimentos aplicados em campo raramente fornecem a cobertura uniforme necessária para proteger as fileiras internas profundas de um bloco de bobina espesso.
Manter o controle preciso da pressão do cabeçote é fundamental durante condições ambientais flutuantes, mesmo quando a carga de refrigeração interna é contínua. Unidades de frequência variável (VFDs) nos ventiladores do condensador são essenciais. Os VFDs permitem que os motores dos ventiladores aumentem ou diminuam suavemente em resposta aos sensores de pressão em tempo real.
Isso evita o desgaste mecânico severo do ciclo rápido de ligar/desligar do ventilador. Além disso, avalie os tipos de motores do ventilador. Os motores comutados eletronicamente (EC) oferecem eficiência de serviço contínuo superior em comparação com os motores CA tradicionais. Os motores EC consomem significativamente menos eletricidade em velocidades parciais e geram menos calor interno, prolongando a vida útil dos rolamentos do motor. O gerenciamento adequado do fluxo de ar também envolve garantir que a unidade seja instalada com espaço adequado. Deixar os ventiladores sem ar ou permitir que o ar de descarga quente recircule de volta para as entradas destruirá a capacidade da unidade.
A operação contínua acelera o acúmulo de detritos e incrustações. Para unidades resfriadas a ar, o principal risco são os detritos transportados pelo ar, como poeira, pólen e partículas industriais. Esses detritos obstruem as aletas da bobina, reduzindo drasticamente a eficiência da transferência de calor e interrompendo a mudança de fase. Para mitigar esse risco, especifique um espaçamento de aletas mais amplo para ambientes empoeirados. As aletas comerciais padrão são muito densas para a qualidade do ar industrial. Implemente um cronograma de manutenção rigoroso utilizando ar comprimido ou limpadores de bobina especializados para manter o caminho do ar desobstruído.
Para unidades evaporativas e resfriadas a água, a incrustação mineral é a principal ameaça. À medida que a água evapora, ela deixa depósitos de cálcio e magnésio nos tubos quentes. A incrustação atua como isolante, destruindo a condutividade térmica. Você deve implementar sistemas automatizados de tratamento de água. Esses sistemas monitoram a condutividade da água e acionam automaticamente válvulas de purga para liberar minerais concentrados da bacia, substituindo-os por água fresca de reposição. As bombas dosadoras de produtos químicos devem injetar continuamente inibidores de incrustações e biocidas para proteger as superfícies metálicas.
Unidades pesadas carregam pesos operacionais significativos. Este peso aumenta dramaticamente quando as serpentinas estão totalmente inundadas com refrigerante líquido e, no caso de unidades evaporativas, quando o reservatório de água está cheio. Instalações montadas no telhado apresentam graves riscos estruturais.
Você deve descrever a necessidade de revisões abrangentes de engenharia estrutural antes da instalação. A estrutura do telhado deve suportar o peso operacional inundado, e não apenas o peso seco do transporte. Além disso, a operação contínua do ventilador gera vibração significativa. Implemente isoladores de vibração de mola resistentes entre a estrutura do condensador e o aço estrutural para evitar a transmissão de vibrações harmônicas para a envolvente do edifício. O cisalhamento do vento é outro fator importante para grandes unidades resfriadas a ar. Os suportes estruturais devem ser projetados para suportar cargas de vento máximas locais, evitando que a unidade se desloque ou tombe durante condições climáticas severas.
A refrigeração industrial é fortemente regulamentada em relação ao uso de refrigerante. Você deve garantir a compatibilidade estrita entre os materiais do condensador e o refrigerante escolhido. Refrigerantes naturais como amônia (NH3) e dióxido de carbono (CO2) estão substituindo refrigerantes sintéticos de baixo GWP em grandes instalações devido a regulamentações ambientais.
A amônia é altamente corrosiva para cobre e latão. Um sistema de amônia requer tubos de aço carbono, aço inoxidável ou alumínio. O uso de componentes de cobre em um sistema de amônia resultará em falhas rápidas e catastróficas. Os sistemas de CO2 operam em pressões extremamente altas, exigindo tubos especializados de aço inoxidável de parede pesada para lidar com as pressões operacionais transcríticas com segurança. O projeto da tubulação deve acomodar essas altas pressões, utilizando válvulas de alívio adequadas e conexões soldadas para garantir a integridade absoluta do sistema sob carga contínua.
A operação contínua exige projetos que permitam a limpeza e a substituição de componentes sem a necessidade de desligamentos completos do sistema. Ao avaliar equipamentos, priorize unidades com painéis de ventiladores articulados, lubrificadores externos para rolamentos de motor e portas de acesso facilmente removíveis. Se um técnico tiver que desapertar cinquenta fixadores apenas para inspecionar um bico de pulverização, a manutenção será adiada, levando a uma falha prematura.
As unidades evaporativas devem apresentar grandes escotilhas de acesso à bacia hidrográfica e eliminadores de deriva. As unidades resfriadas a ar devem ter portas de limpeza entre as placas das bobinas se várias bobinas estiverem agrupadas. Quanto mais fácil for o acesso ao equipamento, maior será a probabilidade de a equipe de manutenção realizar as tarefas preventivas necessárias.
A operação contínua acelera o desgaste. A especificação da redundância afeta diretamente o tempo de atividade das instalações. Em vez de depender de um único bloco de bobina enorme, considere bobinas de circuito duplo ou instale várias unidades menores. Se um motor de ventilador falhar ou uma bobina apresentar vazamento em um sistema de circuito duplo, você poderá isolar a seção danificada enquanto o resto da unidade continua a fornecer capacidade de resfriamento parcial.
Configurações redundantes de ventiladores também fornecem uma rede de segurança. Se um ventilador em uma unidade de seis ventiladores falhar, os VFDs poderão aumentar os cinco ventiladores restantes para compensar, mantendo a pressão principal até que um motor substituto seja instalado. Este nível de redundância é obrigatório para instalações de processo contínuo onde uma perda total de refrigeração significa perder milhões de dólares em produtos.
Inicie um cálculo abrangente de carga da instalação que inclua as cargas de resfriamento de pico e o calor total de compressão do compressor.
Realize um teste profissional de qualidade da água para determinar os requisitos exatos de tratamento químico se estiver considerando um sistema evaporativo.
Realize uma revisão de engenharia estrutural do local de instalação proposto para verificar se ele pode suportar o peso operacional inundado de equipamentos industriais.
Consulte um engenheiro de refrigeração industrial licenciado para finalizar as especificações do material da bobina com base no refrigerante selecionado e nos extremos ambientais locais.
R: Normalmente 15-25 anos. Essa vida útil depende muito da manutenção. Para unidades evaporativas, a qualidade rigorosa do tratamento da água determina a longevidade. Para unidades resfriadas a ar, a frequência consistente de limpeza da bobina evita falhas prematuras.
R: À medida que a temperatura do ar ambiente aumenta, o diferencial de temperatura entre o ar (dissipador de calor) e o refrigerante diminui. Isto reduz a eficiência da transferência de calor, impede a mudança de fase de vapor para líquido e força os compressores a trabalharem mais.
R: Os modelos de serviço pesado apresentam paredes de tubo mais espessas, espaçamento de aletas mais amplo para evitar entupimento, motores de ventilador de nível industrial, circuitos de subresfriamento dedicados e materiais projetados para suportar vibração contínua e estresse térmico.
R: A capacidade é calculada determinando o Calor Total de Rejeição (THR). A THR é igual à carga líquida de resfriamento da instalação mais o calor de compressão adicionado pelos compressores de refrigeração.
R: Os condensadores evaporativos são o padrão da indústria para grandes sistemas de amônia devido à sua alta eficiência. Unidades refrigeradas a ar de aço inoxidável ou alumínio são usadas onde a água é restrita. Componentes de cobre não podem ser usados.
R: Cargas contínuas requerem monitoramento visual e automatizado diário. Realize inspeções mecânicas mensais em correias, motores e qualidade da água. A limpeza profunda da bobina deve ocorrer pelo menos semestralmente ou trimestralmente, dependendo dos detritos ambientais.
