A má distribuição do fluxo de ar no armazenamento refrigerado cria pontos quentes e acelera o acúmulo de gelo. Isso força o equipamento a funcionar por mais tempo e ameaça diretamente a integridade do produto. Os gestores de instalações muitas vezes concentram-se inteiramente na capacidade bruta de refrigeração. Eles subestimam como o ar realmente se move pelo espaço. Um padrão de fluxo de ar especificado incorretamente leva a ciclos curtos e zonas mortas. Compromete o Coeficiente de Desempenho (COP) e causa estabilidade errática da carga.
Selecionar a configuração correta requer combinar a geometria da sala e os layouts das estantes com projetos de equipamentos específicos. Você deve alinhar as cargas térmicas com o hardware mecânico correto. Este guia explica como avaliar os padrões de fluxo de ar com precisão. Você aprenderá a dimensionar o equipamento para rotações de ar ideais. Mostraremos como selecionar uma unidade que garanta estabilidade de carga a longo prazo e operação eficiente.
As rotações de ar determinam a estabilidade: O armazenamento refrigerado eficaz requer rotações de ar de base (normalmente mais de 20 por hora) distribuídas uniformemente por toda a carga do produto, e não apenas alta velocidade no ponto de descarga.
Seleção de unidades de geometria: O fluxo de ar longitudinal funciona melhor em salas profundas, enquanto os padrões de descarga dupla montados no centro resolvem o resfriamento irregular em espaços amplos e com pouco espaço livre.
A distância de projeção não é negociável: Salas com mais de 30 pés geralmente exigem configurações de vários ventiladores capazes de manter CFM específicos e limites de pressão estática para evitar zonas mortas.
Obstruções alteram o desempenho: A orientação das estantes e a densidade de empilhamento do produto mudarão fundamentalmente o padrão de fluxo de ar efetivo de um evaporador, exigindo mitigação proativa durante a fase de projeto.
O design da bobina molda o fluxo de ar: O design físico da bobina, incluindo o espaçamento das aletas, determina diretamente como a câmara fria respira, congela e se estabiliza sob cargas pesadas de produto.
Estabeleça os requisitos básicos antes de selecionar o equipamento. A uniformidade da temperatura em todo o espaço de armazenamento determina o sucesso do sistema. Você precisa de deltas de temperatura aceitáveis entre o ar fornecido e o ar de retorno. O controle de umidade evita a degradação do produto e o congelamento excessivo. A estabilidade geral da carga garante que seus compressores não sobrecarreguem. Uma instalação bem-sucedida mantém tolerâncias rigorosas de temperatura, independentemente das condições ambientais externas. Você deve medir essas métricas nos cantos mais distantes da sala. Não confie apenas nas leituras próximas aos ventiladores de descarga. Os técnicos de campo geralmente encontram uma variação de 5 graus a apenas seis metros de distância em um corredor quando o fluxo de ar não consegue penetrar nos racks.
O armazenamento refrigerado eficaz depende de giros de ar consistentes por hora. Os padrões da indústria normalmente exigem de 20 a 30 rotações de ar por hora para armazenamento padrão. Você calcula isso dividindo o volume total da sala pela produção de pés cúbicos por minuto (CFM) de seus ventiladores e multiplicando por 60. O volume sozinho é insuficiente. Você deve emparelhar o CFM com velocidade adequada. A alta velocidade penetra efetivamente em cargas densas de produtos. A velocidade excessiva causa queimaduras de congelamento em produtos sensíveis, como folhas verdes ou carne fresca. Você deve equilibrar o volume do fluxo de ar com a resistência física criada pelos seus paletes. A distribuição adequada garante que cada palete receba resfriamento adequado sem zonas mortas.
Aplicativo de armazenamento | Rotações de ar recomendadas (por hora) | Perfil de velocidade | Meta de fluxo de ar principal |
|---|---|---|---|
Produtos Congelados Embalados | 20 - 25 | Alto | Penetração profunda através de paletes densas. |
Produtos Frescos / Florais | 30 - 40 | Baixo a Médio | Manutenção de alta umidade, evita a remoção de umidade. |
Processamento/preparação de carne | 15 - 20 | Baixo (sem rascunhos) | Conforto do pessoal, temperaturas ambientes estáveis. |
Congelamento explosivo | 60 - 100+ | Extremo | Remoção rápida de calor, quebra os limites térmicos. |
A taxa de fluxo de massa eficiente impacta diretamente o desempenho do sistema. As temperaturas do ar de retorno determinam o quão duro o seu compressor funciona. Um bem posicionado evaporador captura o ar quente de retorno com eficiência. Isto otimiza a troca de entalpia através da serpentina de resfriamento. Uma melhor troca de calor melhora o Coeficiente de Desempenho (COP) do compressor. Um COP mais elevado significa menor consumo de energia para a mesma potência de refrigeração. O fluxo de ar insuficiente força o sistema a executar ciclos mais longos. Isto consome mais energia e aumenta o desgaste mecânico em todo o circuito de refrigeração. Quando o ar de retorno desvia do produto e retorna aos ventiladores, o compressor funciona continuamente enquanto a sala permanece quente.
Padrões inadequados de fluxo de ar de retorno criam picos de umidade localizados. A umidade se acumula em áreas estagnadas e eventualmente migra para a bobina. O espaçamento inadequado das aletas da bobina agrava esse problema. Barbatanas apertadas retêm a umidade rapidamente. Isso leva ao rápido congelamento da bobina e à restrição do fluxo de ar. A geada intensa força o sistema a ciclos de descongelamento frequentes. O descongelamento drena energia e introduz calor indesejado no ambiente. Você deve selecionar o espaçamento das aletas que corresponda à sua carga de umidade. O fluxo de ar adequado elimina a umidade uniformemente. Isso evita a rápida formação de pontes de gelo e mantém uma eficiência de resfriamento consistente.
Meça os níveis de umidade na entrada de ar de retorno durante os horários de pico de carga para estabelecer uma linha de base.
Inspecione a face da bobina em busca de padrões irregulares de gelo, que indicam fluxo de ar bloqueado em um lado da unidade.
Ajuste os termostatos de término de degelo para encerrar os ciclos com base na temperatura real da bobina, em vez de limites de tempo arbitrários.
Limpe quaisquer obstruções físicas a um metro da descarga do ventilador para evitar o retorno do ar.
Este padrão posiciona a unidade em uma extremidade da sala. Os ventiladores sopram ar frio diretamente por todo o espaço. Funciona melhor em salas profundas e estreitas com estantes paralelas. O ar percorre os corredores e retorna pelo teto ou chão. Você deve avaliar cuidadosamente a distância de lançamento necessária. Esta configuração requer que ventiladores de alto alcance alcancem a parede oposta. Se a sala exceder a distância máxima de projeção da unidade, formar-se-ão gradientes de temperatura severos. A extremidade oposta permanece quente enquanto a extremidade próxima congela. Os engenheiros geralmente especificam ventiladores auxiliares secundários para salas com mais de 15 metros de comprimento para manter a velocidade.
As unidades de descarga dupla extraem o ar quente do centro da sala. Eles descarregam ar frio em duas direções opostas simultaneamente. Este padrão se adapta perfeitamente a salas amplas e áreas de preparação. Funciona excepcionalmente bem em espaços com tetos baixos. A descarga dupla minimiza correntes de ar fortes no pessoal que trabalha abaixo. Ele reduz pela metade a distância de lançamento necessária em comparação com configurações longitudinais. Isto proporciona uma distribuição de ar altamente estável em áreas amplas. Ele evita ciclos curtos, mantendo os fluxos de ar de fornecimento e retorno fisicamente separados. Salas de processamento de carne e refrigeradores florais dependem fortemente desta configuração para proteger trabalhadores e produtos delicados.
Os padrões de lançamento direcionam o ar para baixo ou ao longo das paredes do perímetro. Isso cria um circuito de convecção circular ao redor do produto. Ele lida com armazenamento em massa de alta densidade de maneira eficaz. Esse padrão funciona quando o fluxo de ar de nível superior enfrenta bloqueio de paletes altos. Requer o cumprimento estrito das regras de liberação do piso. Você deve manter um espaçamento adequado entre os paletes para que o ar circule. Se os paletes estiverem diretamente no chão, o circuito de convecção se rompe. Isto leva a zonas mortas imediatas e produtos a granel estragados. Os gerentes das instalações devem pintar linhas de folga no chão para evitar que os operadores de empilhadeiras empurrem os paletes contra as paredes.
Padrão de fluxo de ar | Mecanismo | Melhor caso de uso | Risco Primário |
|---|---|---|---|
Longitudinal | Sopra o ar de ponta a ponta em toda a extensão da sala. | Salas profundas e estreitas; estantes paralelas. | Gradientes de temperatura se a distância de projeção for insuficiente. |
Descarga Dupla | Puxa do centro, sopra em duas direções opostas. | Salas amplas, tetos baixos, áreas de preparação. | Requer espaço livre no teto; vulnerável a paletes altamente empilhados. |
Lançamento inferior | Direciona o ar para baixo para criar um loop perimetral. | Armazenamento em massa de alta densidade. | Falha completamente sem espaços rígidos no piso e na parede. |

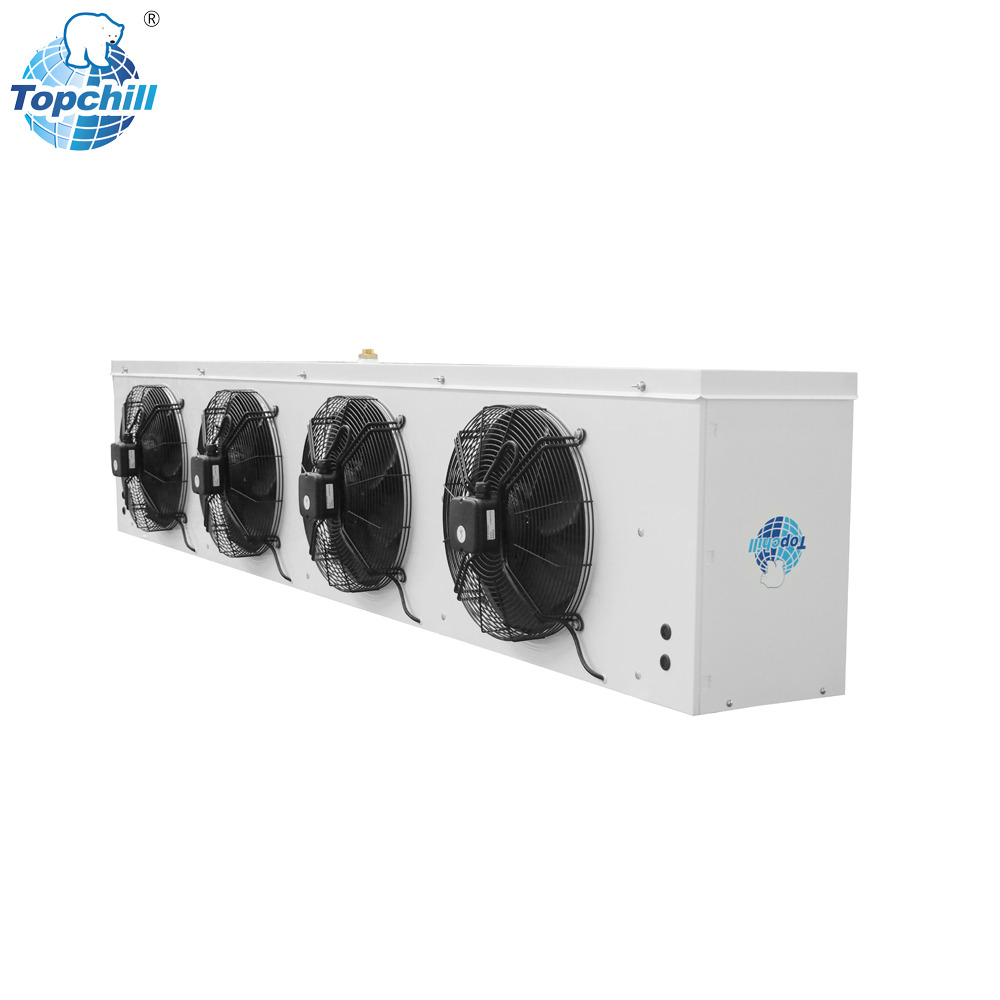

O refrigerador da unidade montada no teto continua sendo o padrão da indústria para visitantes comerciais. Ele lida com armazenamento de média escala com eficiência. Você deve avaliar cuidadosamente as configurações do ventilador. Decida entre designs draw-through e blow-through com base no seu layout. Os ventiladores pull-through puxam o ar pela bobina, oferecendo melhor distribuição. Os ventiladores de passagem empurram o ar, o que aumenta a velocidade, mas reduz a propagação. Avalie a facilidade de acesso para manutenção. Certifique-se de que a unidade esteja perfeitamente alinhada com os padrões de fluxo de ar longitudinal pretendidos. A altura de montagem adequada evita o sopro direto nas faces dos paletes. Os instaladores devem deixar pelo menos 18 polegadas de espaço livre atrás da unidade para acesso irrestrito ao ar de retorno.
Restrições espaciais rígidas exigem soluções de hardware específicas. Um refrigerador de ar compacto para câmaras frigoríficas oferece um design discreto. Essas unidades cabem em walk-ins modulares com tetos baixos. Você deve pesar as compensações entre a pegada física e a produção CFM. Ventiladores menores movimentam menos ar. Você deve colocar essas unidades com cuidado para evitar ciclos curtos. Não os monte muito perto de paredes adjacentes. Certifique-se de que produtos empilhados não bloqueiem o caminho de descarga. As unidades compactas requerem faixas claras e desobstruídas para funcionar corretamente. Eles atendem bem em restaurantes onde o espaço é valioso, mas falham em armazéns industriais de alta densidade.
Você deve diferenciar os sistemas com base na sensibilidade do seu produto armazenado. Produtos embalados toleram fluxo de ar agressivo. Produtos frescos e florais requerem um manuseio cuidadoso. Os sistemas de alta velocidade garantem uma penetração profunda em estantes densas. Eles empurram o ar frio através de espaços apertados entre paletes. Os sistemas de baixa velocidade evitam a remoção de umidade em produtos não embalados. Mantêm altos níveis de umidade sem ressecar o produto. Selecione o perfil de velocidade que corresponde ao seu inventário. A incompatibilidade de velocidade com o tipo de produto garante perda de estoque e falha operacional.
A capacidade básica de resfriamento não garante fluxo de ar adequado. Você deve avaliar o CFM, a pressão estática e a distância de projeção juntos. Salas compridas exigem movimentos agressivos de ar. Para distâncias superiores a 30 pés, especifique configurações de ventilador duplo ou triplo. Estas unidades devem fornecer pelo menos 1.200 CFM a 0,5 polegadas de pressão estática. A alta pressão estática empurra o ar para além das obstruções físicas. Garante que o ar frio chegue à parede posterior. Se você ignorar a pressão estática, o ar simplesmente cai no chão no meio da sala.
Meça o comprimento total da sala desde a descarga do ventilador até a parede oposta.
Consulte as tabelas de distância de projeção do fabricante para sua pressão estática operacional específica.
Verifique se a velocidade terminal na parede oposta permanece acima de 50 pés por minuto para garantir a circulação de retorno adequada.
Instale retificadores de ar nas proteções do ventilador se o fluxo de ar se dispersar muito rapidamente.
O hardware moderno oferece economias operacionais significativas. Você deve procurar um refrigerador de ar com eficiência energética para reduzir despesas gerais a longo prazo. Avalie unidades equipadas com motores comutados eletronicamente (EC). Os motores EC consomem uma fração da energia usada pelos motores tradicionais de polos sombreados. Os controles do ventilador de velocidade variável permitem que o sistema desacelere durante períodos de baixa carga. Algoritmos de degelo inteligentes representam outra grande atualização. Eles respondem à espessura real do gelo na bobina. Isto evita ciclos de aquecimento desnecessários acionados por temporizadores mecânicos desatualizados.
A diferença de temperatura entre a bobina e o ar ambiente determina os níveis de umidade. Você deve avaliar esse Delta de Temperatura (TD) com base no tipo de produto. Um delta padrão de 10-12°C funciona bem para produtos embalados em geral. Remove umidade suficiente para manter o ambiente seco. Os produtos frescos requerem um TD muito mais rígido para manter a umidade elevada. Aplicações extremas exigem cálculos diferentes. Operar em um ambiente de congelamento profundo de -40°C muda tudo. A umidade congela instantaneamente ao entrar em contato com a bobina. Você deve projetar para mitigação rápida de geada e recuperação agressiva do fluxo de ar.
Categoria de produto | Temperatura ambiente alvo | Delta de temperatura recomendada (TD) | Meta de umidade |
|---|---|---|---|
Carnes Embaladas / Laticínios | 2°C a 4°C | 10°C - 12°C | Moderado (75% - 85%) |
Folhas verdes/legumes | 0°C a 2°C | 6°C - 8°C | Alto (90% - 95%) |
Armazenamento por congelamento profundo | -20°C a -25°C | 10°C - 15°C | Baixo (a remoção de umidade é prioridade) |
O espaçamento das aletas da bobina determina quanto tempo o sistema funciona entre os degelos. Você mede isso em barbatanas por polegada (FPI). Selecione seu FPI com base na temperatura alvo e na carga de umidade esperada. Uma bobina de 4 FPI funciona melhor para freezers e refrigeradores de alta umidade. O espaçamento mais amplo evita a rápida formação de pontes de gelo. Permite que o ar flua mesmo quando o gelo se acumula. Uma bobina de 6 FPI é adequada para armazenamento seco e em temperatura média. Aletas mais apertadas oferecem mais área de superfície para troca de calor. Eles sufocam rapidamente se forem expostos a altas cargas de umidade. As instalações de processamento de carne geralmente caem para 3 FPI para lidar com as enormes cargas de vapor geradas durante os turnos de lavagem.
Obstruções físicas destroem os padrões de fluxo de ar pretendidos. As estantes perpendiculares atuam como um enorme defletor. Paletes excessivamente empilhados bloqueiam completamente o fluxo de ar. Quando o ar atinge uma parede sólida do produto, ele desvia para baixo e cria zonas mortas graves atrás do rack. Você deve atenuar isso durante a fase de layout. Alinhe o fluxo de ar longitudinal paralelo aos corredores das estantes. O ar deve viajar pelas pistas abertas. Aplique alturas máximas de carga rigorosas. Mantenha uma folga mínima de 18 polegadas entre a parte superior dos paletes e o teto. Os operadores de empilhadeiras precisam de marcadores visuais claros para evitar que empilhem produtos no fluxo de ar.
O ciclo curto ocorre quando o ar fornecido é refletido nas obstruções próximas. O ar frio retorna imediatamente para a bobina de admissão. Isso engana o termostato para desligar o sistema prematuramente. A área próxima à unidade congela, enquanto os cantos da sala permanecem quentes. Para mitigar isso, utilize um evaporador de armazenamento refrigerado equipado com venezianas ajustáveis. Direcione o fluxo de ar para longe de obstáculos imediatos. Garanta distâncias mínimas de folga das paredes adjacentes. Nunca instale uma unidade em um canto apertado onde o ar não possa se expandir.
Portas de alto tráfego introduzem cargas térmicas massivas. O ar quente e úmido entra na sala sempre que a porta se abre. Isto interrompe imediatamente o ciclo de fluxo de ar interno. A umidade viaja direto para a superfície mais fria e congela a bobina. Você deve mitigar a infiltração de forma agressiva. Coloque a unidade longe do alinhamento direto com as portas principais. Não deixe os ventiladores puxarem o ar externo diretamente para a entrada. Integre cortinas de ar industriais em todas as entradas de tráfego intenso. As cortinas de tiras também fornecem uma barreira física contra a migração de umidade.
Instale cortinas de ar de alta velocidade no lado quente da porta.
Monte a unidade de resfriamento a pelo menos quinze pés de distância das portas de carregamento principais.
Incline a descarga do ventilador para longe da abertura da porta para evitar a criação de um efeito de vácuo.
Use portas de enrolamento rápido para minimizar o tempo total aberto durante o tráfego de empilhadeiras.
Realize um cálculo abrangente de carga térmica para determinar os requisitos exatos de CFM e pressão estática antes de comprar o equipamento.
Mapeie todas as posições dos paletes e orientações das estantes na planta baixa para garantir o alinhamento paralelo do fluxo de ar com a descarga do ventilador.
Especifique motores EC de velocidade variável e controladores inteligentes de degelo na programação do seu equipamento para reduzir o consumo de energia fora dos horários de pico.
Consulte um engenheiro de refrigeração para verificar as capacidades de distância de projeção se o seu espaço de armazenamento exceder 30 pés de comprimento.
Estabeleça e aplique limites rígidos de altura de empilhamento com sua equipe de armazém para manter um caminho de retorno de ar livre no nível do teto.
R: O padrão da indústria exige 20 a 30 rotações de ar por hora. Você calcula isso dividindo o volume total da sala pela saída CFM do ventilador. Cargas de produtos de alta densidade exigem rotações de ar mais altas para garantir a penetração. O armazenamento de baixa densidade opera com eficiência próximo à linha de base de 20 voltas.
R: O posicionamento incorreto faz com que o ar fornecido salte das paredes e retorne imediatamente para a bobina. Este ciclo curto cria acúmulos de umidade localizados. A umidade congela rapidamente, causando congelamento severo da bobina. Isto requer ciclos de descongelamento frequentes, que introduzem calor e provocam flutuações erráticas de temperatura.
R: Sim, mas você deve selecionar o perfil correto. As unidades padrão sopram diretamente sobre produtos de primeira linha, causando queimaduras de congelamento. Em espaços com pouco espaço livre, use unidades de descarga dupla de perfil baixo ou montadas no centro. Esses designs puxam o ar do meio e sopram para fora, evitando correntes de ar diretas para baixo.
R: As unidades comerciais padrão normalmente cobrem até 30 pés de forma eficaz. Além dessa distância, a velocidade do ar cai, criando zonas mortas quentes no outro extremo da sala. Para salas mais longas, você deve especificar unidades especializadas de alto alcance com ventiladores duplos ou triplos e pressão estática mais alta.
R: Ambientes muito congelados fazem com que a umidade ambiente congele instantaneamente ao entrar em contato com a bobina. Isso requer um espaçamento de aletas muito maior, normalmente 4 FPI ou menos, para evitar a rápida formação de pontes de gelo. Você também precisa de mecanismos de degelo altamente robustos para limpar o gelo e restaurar rapidamente o fluxo de ar adequado.
R: A orientação das estantes determina como o ar se move pelo espaço. Se os corredores correm paralelos ao fluxo de ar, eles canalizam o ar frio de forma eficiente para a parede posterior. Se os racks estiverem posicionados perpendicularmente, eles agem como defletores físicos, bloqueando o ar e criando zonas quentes severas atrás dos paletes.
R: O ciclo curto é causado principalmente por caminhos de ar de retorno bloqueados ou mau posicionamento da unidade. Se o ar fornecido for desviado de paletes empilhadas ou de paredes próximas, ele retornará diretamente para a entrada. Unidades superdimensionadas também reduzem a temperatura imediata do ar muito rapidamente, fazendo com que o termostato desligue mais cedo.
