As restrições ao fluxo de ar prejudicam o desempenho do resfriamento, impedindo a rejeição de calor do refrigerante para o ambiente. Quando o fluxo de ar atinge uma parede – seja por obstruções estruturais, falhas mecânicas ou detritos ambientais – o sistema enfrenta alta pressão, aumento no consumo de energia e perda de capacidade de resfriamento. Encontrar e corrigir esses gargalos mantém as taxas de transferência de calor onde elas pertencem e evita falhas no compressor.
A rejeição de calor aciona qualquer sistema de resfriamento mecânico. Sem volume de ar suficiente movendo-se através das aletas da bobina, o ciclo termodinâmico para. Saber exatamente o que causa essas restrições permite que técnicos e gerentes de instalações apliquem soluções diretas. Você aprenderá como detectar obstáculos estruturais, diagnosticar sintomas termodinâmicos, como recirculação de ar quente, e usar estratégias de engenharia testadas em campo para colocar a eficiência do sistema de volta nos trilhos. Analisaremos a mecânica física do movimento do ar, os fatores ambientais que o bloqueiam e as ferramentas de diagnóstico necessárias para medir o impacto exato do fluxo de ar restrito no ciclo de refrigeração.

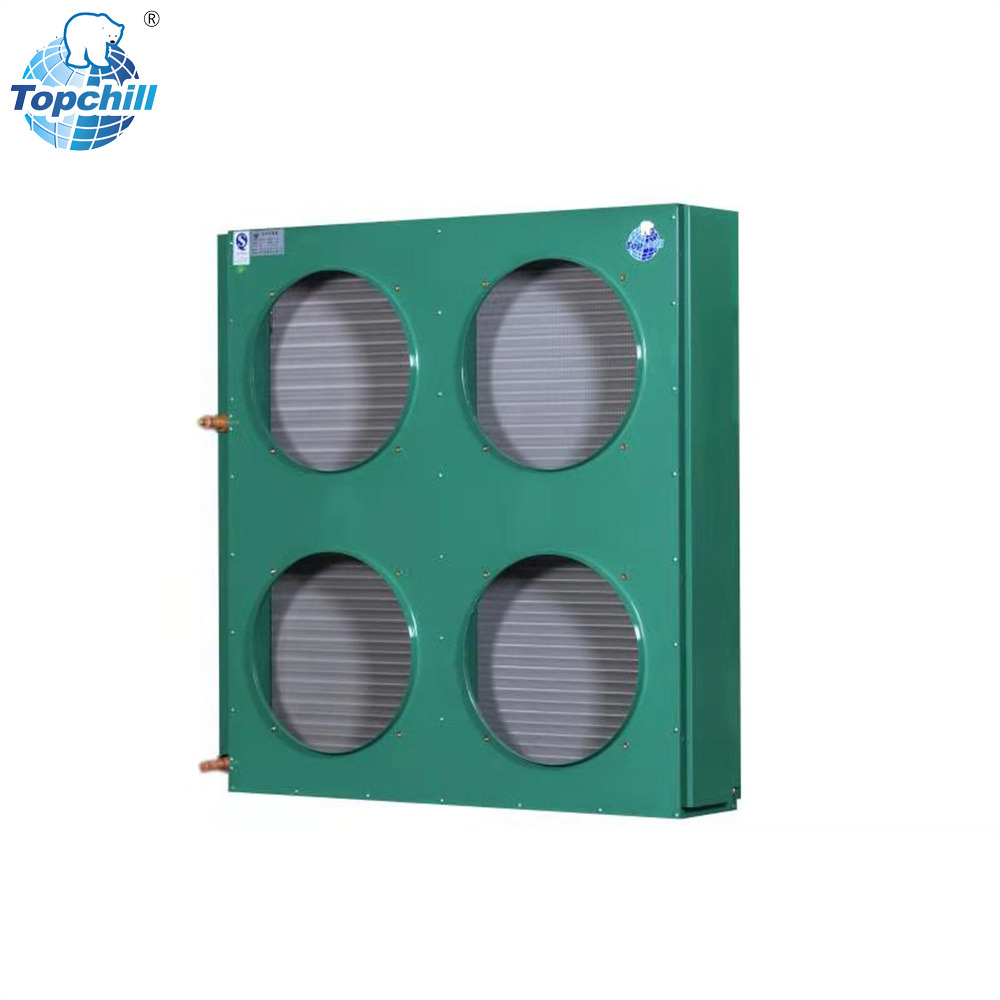

Um condensador resfriado a ar depende inteiramente da velocidade constante do ar e da vazão de massa para empurrar o calor do refrigerante de alta pressão para o ar circundante. À medida que o gás de descarga quente entra na bobina, o ventilador força o ar ambiente mais frio através da superfície com aletas. Esta convecção forçada impulsiona a mudança de fase do refrigerante de um vapor superaquecido para um líquido sub-resfriado. Qualquer queda no volume de ar reduz diretamente a quantidade de calor que o sistema pode rejeitar. O processo de condensação fica mais lento, deixando o refrigerante muito quente à medida que segue em direção ao dispositivo de medição.
A relação entre o volume de ar e a transferência de calor é linear até certo ponto. Se você cortar o fluxo de ar pela metade, reduzirá drasticamente a capacidade da bobina de liberar BTUs. No campo, isso significa que o compressor funciona por mais tempo, trabalha mais e gera mais calor interno. A física dita que o calor se move de uma substância mais quente para uma mais fria. Se o ar que se move através da bobina estiver se movendo muito lentamente, ele absorverá calor, ficará quente e permanecerá em contato com a bobina por muito tempo, eliminando a diferença de temperatura necessária para maior transferência de calor.
O desempenho do ar se resume ao conjunto do ventilador e da bobina movendo um volume específico de ar contra a resistência. A queda de pressão ocorre quando o ar atinge o atrito que passa pelas aletas da bobina, venezianas ou protetores do ventilador. Alta queda de pressão significa alta resistência, o que elimina a velocidade geral do ar. Para vencer essa resistência, o motor do ventilador trabalha mais. Se a pressão estática ultrapassar os limites de projeto do ventilador, o fluxo de ar cai e a bobina não consegue lidar com a carga térmica.
Os técnicos medem esse desempenho em pés cúbicos por minuto (CFM) e pressão estática (polegadas de coluna de água). Uma pá de ventilador axial padrão é projetada para mover um grande volume de ar a uma pressão estática relativamente baixa. Quando detritos ou barreiras físicas aumentam essa pressão, o ventilador axial perde a aderência ao ar, causando turbulência e refluxo. O ar simplesmente gira em torno da pá do ventilador em vez de passar direto pela bobina, tornando o ventilador altamente ineficiente.
Pequenas quedas na pressão estática parecem inofensivas à primeira vista, mas podem resultar em pesadas penalidades operacionais. Uma bobina restrita faz com que o compressor bombeie contra pressões de descarga mais altas, aumentando a taxa de compressão. Isso reduz o Coeficiente de Desempenho (COP) do sistema e aumenta o consumo de energia elétrica. O funcionamento sob essas condições estressantes acelera o desgaste mecânico e reduz em anos a vida útil do equipamento.
Considere o impacto elétrico. Um compressor que consome 15 amperes em condições normais pode consumir 22 amperes ao combater uma bobina restrita. Essa amperagem extra se traduz diretamente em contas de serviços públicos mais altas e geração massiva de calor dentro dos enrolamentos do motor do compressor. Durante uma única estação de resfriamento, uma restrição de 10% no fluxo de ar pode aumentar os custos operacionais em 15% a 20%, ao mesmo tempo que degrada as propriedades lubrificantes do óleo do compressor devido ao calor excessivo.
O paisagismo causa enormes problemas de fluxo de ar. Arbustos, ervas daninhas altas e galhos baixos bloqueiam fisicamente as zonas de entrada das unidades externas. Quando a vegetação cresce contra a face da bobina, ela prejudica a distribuição uniforme do ar, fazendo com que o ventilador puxe o ar de uma área de superfície menor. Manter diretrizes rigorosas de espaço mínimo – geralmente 18 a 24 polegadas de espaço morto ao redor do perímetro – mantém o fluxo de ar volumétrico onde precisa estar.
Em ambientes comerciais, as equipes de paisagismo costumam plantar arbustos decorativos contra unidades ao nível do solo para ocultá-los da vista do público. À medida que esses arbustos amadurecem, seus sistemas radiculares e galhos formam uma parede sólida. A unidade acaba puxando folhas mortas, sujeira e umidade, o que apodrece as aletas de alumínio e obstrui os microcanais. Aparar regularmente e estabelecer um perímetro de cascalho ou concreto ao redor da unidade é obrigatório para confiabilidade a longo prazo.
A estética combate constantemente as exigências mecânicas. Os gerentes de propriedades geralmente instalam coberturas decorativas ou telas de privacidade para ocultar os equipamentos, ignorando completamente as necessidades de fluxo de ar.
As tampas decorativas obstruem a entrada de ar, reduzindo a porcentagem de área livre disponível para o fluxo de ar.
Cercas de privacidade construídas a centímetros da unidade criam uma barreira rígida que aumenta a pressão estática.
Telas de micromalha, destinadas a bloquear detritos, reter choupo, poeira e pólen, construindo um tapete sólido sobre a bobina.
Gabinetes de tijolos personalizados retêm o calor e forçam a unidade a respirar novamente seu próprio ar de exaustão.
Quando for necessário um recinto, este deverá ser projetado com painéis venezianos que ofereçam pelo menos 70% de área livre. Cercas de madeira maciça ou treliças apertadas destruirão um compressor em questão de meses. O ar precisa de um caminho claro e reto para dentro da bobina e de um caminho desobstruído para fora do topo.
Os limites de espaço determinam quão bem uma unidade respira. Um condensador compacto resfriado a ar instalado em configurações residenciais de linha de lote zero ou em salas mecânicas apertadas sofre com a falta de folga. Quando as unidades são empurradas para os cantos ou contra paredes sólidas de alvenaria, o ventilador carece de ar ambiente. Seguir as regras de folga de 360 graus interrompe as zonas de pressão negativa e mantém a bobina funcionando dentro dos limites do projeto.
Em ambientes urbanos, as unidades são frequentemente colocadas em vielas estreitas entre os edifícios. Esses becos funcionam como túneis de vento ou armadilhas de ar morto, dependendo dos ventos predominantes. Se a unidade estiver muito próxima da parede, a velocidade do ar que entra na bobina será irregular. O lado voltado para a parede quase não puxa ar, enquanto o lado voltado para fora faz todo o trabalho. Esta carga desigual causa condensação irregular de refrigerante, levando à operação errática da válvula de expansão em ambientes internos.
A orientação física do equipamento frente aos fatores ambientais muda tudo. A má instalação de um condensador vertical refrigerado a ar perto de barreiras contra o vento predominantes, saliências sólidas ou paredes de parapeito cria zonas de ar morto. Se o ar de descarga atingir uma barreira, ele criará turbulência que quebrará a coluna de exaustão ascendente, prejudicando a capacidade da unidade de descarregar calor.
A direção do vento é importante. Se uma unidade for instalada de forma que os ventos predominantes do inverno soprem diretamente no ventilador de descarga, o motor do ventilador terá dificuldade para manter as RPM e a pressão do cabeçote irá flutuar descontroladamente. O posicionamento adequado requer a análise dos padrões de vento do local, das estruturas do telhado e dos edifícios adjacentes para garantir que o ar de exaustão possa escapar para a atmosfera sem ser empurrado de volta para a bobina.
Os detritos ambientais funcionam como uma manta térmica. Sujeira, pêlos de animais de estimação, aparas de grama e incrustações minerais se acumulam profundamente no microcanal ou nas estruturas de tubo e aleta. Essa incrustação obstrui fisicamente as vias de ar e isola as superfícies de cobre ou alumínio, impedindo que o calor se mova para o fluxo de ar. Mesmo uma fina camada de sujeira prejudica o coeficiente efetivo de transferência de calor da bobina.
As sementes de choupo são particularmente destrutivas. Eles flutuam no ar e aderem à superfície ligeiramente úmida e quente da bobina, entrelaçando-se em um cobertor apertado, semelhante a feltro. Depois que esse cobertor se forma, a pressão estática dispara. O ventilador continua girando, mas nenhum ar passa pelas aletas. A única solução é retirar fisicamente o tapete e lavar quimicamente os detritos restantes do conjunto de barbatanas.
As restrições ao fluxo de ar não são apenas externas; o desgaste mecânico interno diminui rapidamente a velocidade do ar.
Os rolamentos do motor do ventilador se desgastam, diminuindo as RPMs e diminuindo o total de pés cúbicos por minuto (CFM).
A instalação de uma pá de ventilador substituta com passo errado altera completamente o perfil do fluxo de ar.
Capacitores de funcionamento fraco fazem com que o motor do ventilador funcione lentamente, superaqueça e, eventualmente, caia devido à sobrecarga térmica.
Correias escorregadias em conjuntos de ventiladores comerciais acionados por correia causam rotação errática e fraca do ventilador.
A falta de coberturas do ventilador ou defletores quebrados permite que o ar desvie totalmente da bobina.
Os técnicos devem verificar a amperagem e as RPM do motor do ventilador durante cada visita de manutenção. Um motor que consome muita corrente provavelmente está falhando ou lutando contra alta pressão estática. A substituição de uma pá do ventilador requer a correspondência exata do diâmetro, passo e localização do cubo da pá OEM. Uma lâmina colocada muito alta ou muito baixa na cobertura não moverá o volume correto de ar, independentemente da rotação do motor.
Em instalações comerciais especializadas, o caminho do ar passa por dutos. Os amortecedores corta-fogo e os amortecedores de controle dentro desses dutos restringem o fluxo de ar se eles não abrirem totalmente ou ficarem presos. Além disso, dutos flexíveis conectados a um condensador de refrigeração remoto afundam com o tempo. O acúmulo de água dentro desses dutos flexíveis flácidos cria bloqueios físicos graves, obstruindo o suprimento de ar e enviando pressões de cabeça através do telhado.
Dutos rígidos são sempre preferidos para movimentar o ar de e para unidades remotas. Se for necessário usar um duto flexível, ele precisa ser bem esticado e apoiado a cada poucos metros com selas largas para evitar flacidez. Quaisquer curvas acentuadas ou dobras nos dutos adicionarão enorme pressão estática ao sistema, exigindo um motor soprador maior e mais potente para superar a resistência.
A recirculação de ar quente acontece quando o ar quente de descarga que sai pela parte superior da unidade é sugado de volta para as venezianas de admissão. Este curto-circuito atinge fortemente espaços confinados, sob saliências baixas ou quando várias unidades ficam muito próximas umas das outras. O HAR aumenta artificialmente a temperatura do bulbo seco do ar de entrada. Como o ar ambiente já está quente, a diferença de temperatura entre o ar e o refrigerante diminui, prejudicando a eficiência da troca de calor.
Imagine uma unidade projetada para operar em um ar ambiente de 95 graus. Se ocorrer HAR, o ar que entra na bobina pode estar a 115 graus. O sistema está agora tentando rejeitar calor em um ar que já está mais quente que a temperatura de condensação do refrigerante. O compressor funcionará continuamente, a pressão da cabeça desarmará o interruptor de segurança de alta pressão e o edifício perderá totalmente o resfriamento. A correção de HAR geralmente requer a instalação de exaustores de ar de descarga ou a realocação física do equipamento.
O bloqueio do fluxo de ar desencadeia um aumento imediato e violento na pressão na cabeça. Como o calor não consegue escapar, o refrigerante permanece em estado de vapor de alta pressão por mais tempo. Isso desencadeia um debate de campo comum sobre o subresfriamento. Quando o fluxo de ar é restrito, as leituras de subresfriamento aumentam. Isso acontece porque a pressão do cabeçote sobe muito mais rápido do que a temperatura da linha de líquido pode normalizar, criando um valor de subresfriamento calculado mais alto, mesmo que o sistema esteja falhando.
Os técnicos muitas vezes diagnosticam erroneamente esse alto subresfriamento como uma sobrecarga. Eles recuperam o refrigerante para diminuir o subresfriamento, o que deixa a bobina do evaporador sem energia e diminui a pressão de sucção. O verdadeiro problema nunca foi a cobrança; foi a falta de fluxo de ar na bobina externa. Verifique sempre o fluxo de ar e a limpeza da bobina antes de conectar os medidores ou ajustar a carga de refrigerante.
Funcionar com fluxo de ar restrito força o compressor a sofrer extremo abuso térmico. As altas temperaturas de descarga cozinham o óleo de refrigeração, causando formação de ácido e acúmulo de lama. Essa sobrecarga térmica eventualmente queima os enrolamentos do estator do compressor, causando um curto-circuito com o terra. Além disso, a falha na condensação adequada do refrigerante deixa a bobina do evaporador sem energia, causando uma queda enorme na capacidade de resfriamento sensível e latente em ambientes internos.
O compressor depende do gás de sucção frio que retorna do evaporador para resfriar os enrolamentos internos do motor. Quando a serpentina externa está restrita, o refrigerante líquido que entra no dispositivo de medição está muito quente. Ele evapora muito rapidamente no evaporador, proporcionando muito pouco efeito de resfriamento. O gás de sucção que retorna ao compressor está, portanto, muito quente para resfriar o motor, levando a uma falha rápida e catastrófica da mecânica do compressor.
O primeiro passo para encontrar problemas de fluxo de ar é uma inspeção visual rigorosa. Os técnicos precisam procurar barbatanas achatadas causadas por granizo, lavagem com pressão agressiva ou impacto físico. O direcionamento de uma lanterna através da face da bobina expõe obstruções profundas, como pólen emaranhado ou pêlos de animais de estimação, que ficam ocultos à primeira vista.
Olhe para o chão ao redor da unidade. Se houver um grande acúmulo de fiapos, aparas de grama ou folhas da secadora, é provável que esses detritos também estejam dentro da bobina. Inspecione a pá do ventilador quanto a rachaduras ou falta de pesos de equilíbrio. Um motor de ventilador vibratório indica uma lâmina desequilibrada, o que reduz as RPM e o fluxo de ar. Verifique a cobertura do ventilador quanto ao alinhamento correto; a lâmina deve ficar exatamente onde o fabricante especifica para maximizar a extração de ar.
Os medidores de refrigeração fornecem a prova termodinâmica de uma restrição ao fluxo de ar. O sintoma clássico é uma pressão anormalmente elevada na cabeça associada a temperaturas elevadas na linha de líquido. Ao medir com precisão o subresfriamento e o superaquecimento reais, os técnicos isolam os problemas de fluxo de ar de outros problemas mecânicos, como sobrecarga do sistema ou válvula de expansão termostática (TXV).
Se a pressão do cabeçote for alta, o subresfriamento for alto e o superaquecimento for normal a ligeiramente alto, você terá um problema de fluxo de ar no lado alto. Conecte as sondas de temperatura à linha de líquido e à linha de sucção. Use medidores digitais para obter temperaturas de saturação precisas. Os dados mostrarão claramente que o refrigerante não está rejeitando calor, apontando diretamente para uma bobina suja, um motor de ventilador com defeito ou um bloqueio físico.
Medir o delta da temperatura (TD) através da bobina mostra uma imagem clara da rejeição de calor. Uma bobina restrita geralmente mostra uma divisão de temperatura anormalmente alta porque o pequeno volume de ar que se move através das aletas absorve muito calor. Os técnicos também usam anemômetros para medir a velocidade real do ar (CFM) que sai da parte superior da cobertura do ventilador, comparando esses números com as especificações básicas do fabricante.
Método de diagnóstico | Sintoma de Restrição | Implicação de campo |
|---|---|---|
Inspeção Visual | Barbatanas achatadas, forte sujeira | Bloqueio físico impedindo a entrada de ar |
Leituras de medidor | Alta pressão de cabeça, alto subresfriamento | Incapacidade de rejeitar calor de forma eficiente |
Delta de temperatura (TD) | Divisão de temperatura anormalmente alta | Baixo volume de ar absorvendo muito calor |
Teste de anemômetro | Baixo CFM na cobertura de descarga | Desempenho insatisfatório do ventilador ou resistência estática severa |
Teste de consumo de amplificador | Amplificadores de compressor altos, amplificadores de ventilador baixos | Compressor sobrecarregado, ventilador em movimento, sem massa de ar |
Recuperar o fluxo de ar requer hábitos de manutenção rigorosos. Os procedimentos químicos de lavagem de bobinas precisam de uma seleção cuidadosa; os produtos de limpeza alcalinos funcionam melhor para graxa e sujeira padrão, enquanto os produtos de limpeza ácidos lidam com a oxidação severa. Os técnicos devem usar ferramentas adequadas para pentear as aletas para endireitar as aletas de alumínio dobradas, abrindo os caminhos geométricos originais necessários para a velocidade total do ar.
Ao lavar uma bobina, lave sempre de dentro para fora. Empurrar a água de fora para dentro apenas leva a sujeira mais fundo no conjunto de barbatanas. Remova a parte superior da unidade, puxe o motor do ventilador para o lado e use um jato de água de baixa pressão para remover os detritos por onde entraram. Aplique o limpador químico, deixe-o agir pelo tempo recomendado pelo fabricante e enxágue bem até que a água saia completamente limpa.
Escolher a arquitetura de equipamento correta evita problemas de fluxo de ar antes que eles comecem. A escolha de uma unidade de descarga vertical empurra o ar quente de exaustão para cima, longe das passarelas e paredes adjacentes. O uso de uma configuração remota permite que os engenheiros movam o processo de rejeição de calor para um telhado ou área aberta com grande fluxo de ar ambiente. Quando o espaço é apertado, a instalação de uma unidade compacta construída com ventiladores de alta estática garante que o sistema possa superar espaços arquitetônicos compactos.
Os engenheiros devem calcular o calor total de rejeição (THR) do sistema e selecionar uma bobina que possa suportar essa carga na temperatura ambiente específica de projeto do local. Superdimensionar ligeiramente a bobina pode fornecer uma proteção contra incrustações futuras, mas requer um gerenciamento cuidadoso da carga de refrigerante e dos controles de pressão do cabeçote durante condições ambientais baixas.
Os invólucros arquitetônicos devem respeitar a termodinâmica. Ao construir persianas de proteção, defletores de vento ou gaiolas de segurança, os empreiteiros devem calcular a porcentagem de área livre para garantir que ela atenda ou supere os requisitos de fluxo de ar do fabricante. A inclinação adequada das persianas e o amplo espaçamento impedem a criação de zonas de alta pressão estática, permitindo que o Condensador respire sem restrições.
Se for necessária uma gaiola de segurança para evitar roubo ou vandalismo, use malha de arame grosso com grandes aberturas em vez de metal expandido. O metal expandido atua como um ralador de queijo, cortando o ar e criando enorme turbulência. O objetivo é proteger o equipamento sem alterar o perfil aerodinâmico do ar que entra na bobina.
Aplique uma zona livre estrita de pelo menos 24 polegadas ao redor de todas as unidades externas para garantir a entrada de ar irrestrita.
Agende inspeções visuais de rotina e limpezas químicas para remover detritos profundos antes que aumentem a pressão estática.
Avalie todas as telas arquitetônicas, cercas ou coberturas decorativas quanto ao fluxo de ar adequado na área livre e remova-as se causarem recirculação de ar quente.
Meça as divisões de temperatura e os consumos de amperagem do motor do ventilador durante cada chamada de serviço para detectar antecipadamente as restrições mecânicas do fluxo de ar.
R: Arbustos e vegetação devem ser plantados a pelo menos 18 a 24 polegadas de distância dos painéis externos. Essa folga garante que o ventilador possa extrair ar ambiente suficiente sem criar zonas de pressão negativa ou puxar folhas para dentro das aletas da bobina.
R: Uma bobina suja atua como isolante e restringe o fluxo de ar, forçando o compressor a trabalhar mais para rejeitar o calor. Isso aumenta a pressão de descarga e a taxa de compressão, o que faz com que o sistema consuma diretamente mais corrente elétrica.
R: O uso de uma lavadora de alta pressão é altamente desencorajado. A intensa pressão da água dobra e achata facilmente as delicadas aletas de alumínio, o que restringe permanentemente o fluxo de ar e destrói a capacidade de transferência de calor da bobina.
R: A recirculação de ar quente ocorre quando o ar de exaustão aquecido da parte superior da unidade é puxado de volta para as venezianas de entrada laterais. Isto aumenta a temperatura do ar de entrada, diminuindo drasticamente a capacidade de refrigeração do sistema.
R: Quando o fluxo de ar é bloqueado, o calor não consegue escapar, fazendo com que a pressão da cabeça aumente rapidamente. Como a pressão aumenta muito mais rápido do que a temperatura da linha de líquido pode ajustar, o valor de subresfriamento calculado aumenta artificialmente.
R: A maioria das tampas decorativas não são seguras durante a operação porque reduzem significativamente a área livre disponível para entrada de ar. Eles criam alta pressão estática e muitas vezes levam ao superaquecimento do compressor e à falha prematura.
