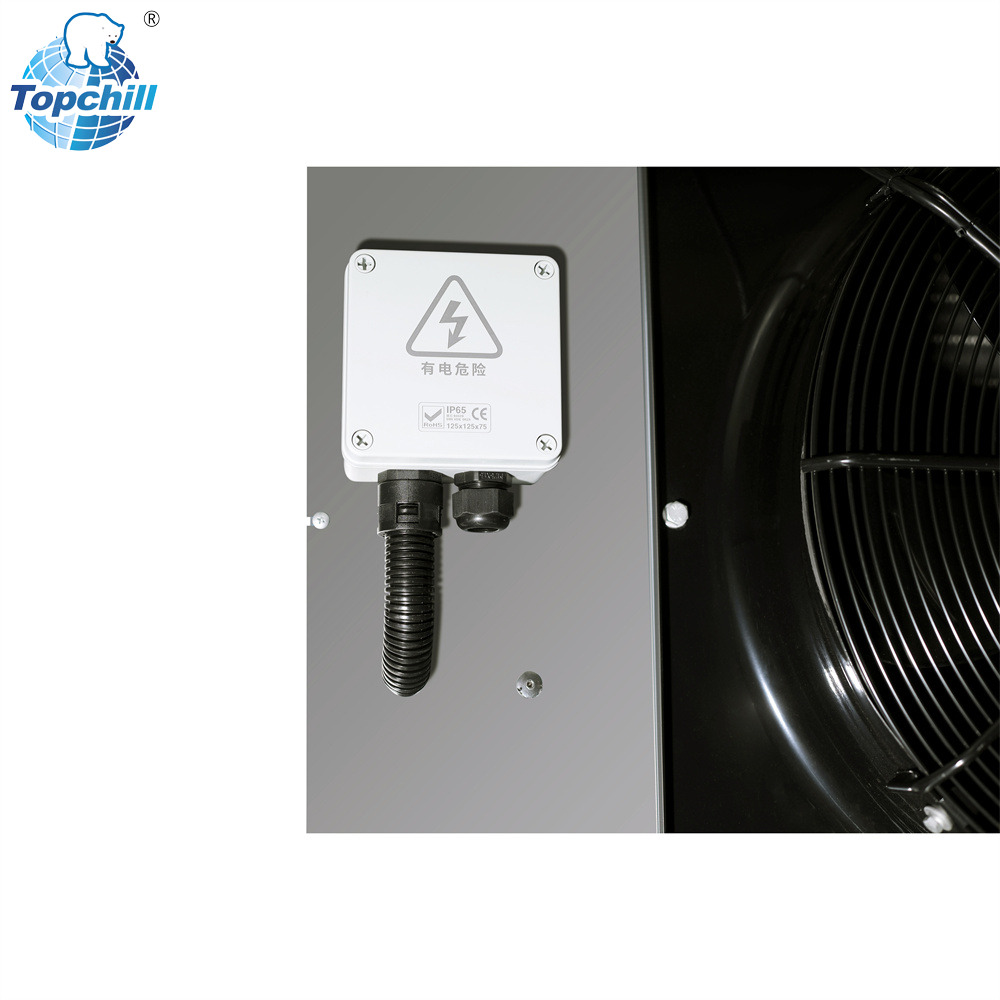

A localização física de um evaporador determina a eficiência termodinâmica de todo o sistema. A capacidade nominal não significa nada se a unidade estiver em uma zona morta. Locais de instalação inadequados em ambientes industriais levam a ciclos curtos, congelamento de bobinas, gradientes de temperatura irregulares e desgaste mecânico acelerado. Os gerentes de instalações e os técnicos de instalação muitas vezes subestimam como as restrições espaciais e as cargas de calor localizadas perturbam os padrões de fluxo de ar projetados. Se você montar uma unidade sem mapear a dinâmica térmica da sala, você corre o risco de destruir o compressor através de ciclos curtos constantes e retorno de líquido. Este guia fornece uma estrutura técnica para determinar o posicionamento ideal com base na dinâmica do fluxo de ar, nas limitações estruturais e nos requisitos específicos da aplicação. Você aprenderá como posicionar as unidades corretamente para refrigeração geral da oficina, controle rigoroso de temperatura e ambientes com alta umidade. Nós nos concentramos na execução prática em campo, ignorando modelos teóricos para fornecer parâmetros de instalação acionáveis.
Evite portas: Nunca instale a unidade diretamente sobre ou adjacente a portas de tráfego intenso para evitar infiltração de umidade ambiente e subsequente congelamento da bobina.
Priorizar o lançamento de ar: Um evaporador de descarga lateral deve ser posicionado para utilizar sua distância máxima de lançamento de ar sem obstrução imediata de máquinas ou vigas estruturais.
Garanta o acesso para manutenção: O local deve levar em conta o acesso seguro e em conformidade com a OSHA para limpeza de rotina da bobina, substituição do motor e inspeção de drenagem.
Combine a aplicação com o local: As estratégias de posicionamento devem mudar dependendo do ambiente, especialmente quando se trata de um refrigerador de ar para processamento de alimentos versus um refrigerador de ar padrão de oficina.
O objetivo fundamental da bobina do evaporador é a troca de calor. Absorve o calor sensível e latente do espaço circundante, transferindo-o para o refrigerante circulante. A colocação impacta diretamente esta função central. Se a unidade for instalada num canto restrito, não poderá aspirar ar de retorno suficiente. Isso deixa a bobina sem energia, diminui a pressão de sucção e limita severamente a capacidade de transferência de calor. Quando a pressão de sucção cai muito, a válvula de expansão termostática dispara e o refrigerante líquido pode retornar ao compressor, causando falha mecânica catastrófica. A distribuição uniforme da temperatura no chão da oficina requer um posicionamento estratégico. A unidade deve projetar ar condicionado através da área máxima possível do piso antes que a velocidade do ar caia abaixo dos níveis terminais.
A colocação também determina a capacidade da unidade de manter o Delta-T projetado. Delta-T representa o diferencial de temperatura entre o ar de retorno que entra na bobina e o ar fornecido que sai dela. Uma unidade devidamente localizada aspira o ar mais quente do espaço e o descarrega sem restrição imediata. Se o ar fornecido ricocheteia em uma parede próxima e retorna diretamente para o retorno, a unidade lê uma falsa queda de temperatura. O termostato satisfaz prematuramente, deixando o resto da oficina quente. Manter um Delta-T consistente requer um caminho de fluxo de ar desobstruído.
Para verificar o potencial de desempenho da linha de base antes da montagem, execute estas etapas:
Meça a distância total da face de descarga proposta até a obstrução sólida mais próxima.
Calcule a metragem quadrada total da zona de resfriamento primária para garantir que a projeção cubra a área ocupada.
Identifique todas as fontes secundárias de calor dentro de um raio de 20 pés da entrada proposta.
Verifique a capacidade de carga estrutural das vigas de montagem na parede ou no teto para suportar o peso operacional.
A colocação correta reduz os tempos de funcionamento do compressor. Quando um evaporador opera em um local ideal, ele atinge a temperatura nominal mais rapidamente. Tempos de funcionamento mais curtos reduzem diretamente o consumo de energia e o desgaste mecânico do compressor. Por outro lado, um posicionamento inadequado força o sistema a funcionar continuamente para superar pontos quentes localizados. Essa operação constante degrada os contatores, sobrecarrega os motores dos ventiladores e acelera a quebra do óleo do compressor devido às altas temperaturas operacionais sustentadas.
As decisões de localização servem como um fator primário para minimizar as despesas gerais de manutenção a longo prazo. Unidades instaladas em áreas altamente contaminadas, como diretamente acima de estações de soldagem ou rebolos, ingerem partículas pesadas. Isto suja as aletas da bobina, isola a tubulação de cobre e destrói a eficiência da transferência de calor. Limpezas químicas frequentes tornam-se necessárias, aumentando os custos de mão de obra e o tempo de inatividade. O posicionamento da unidade fora de zonas de contaminação direta preserva a integridade da bobina e prolonga a vida útil do equipamento.
Cenário de posicionamento | Impacto da pressão de sucção | Desgaste do Compressor | Frequência de descongelamento |
|---|---|---|---|
Ideal (lançamento desobstruído, longe das portas) | Estável, corresponde aos parâmetros de projeto | Ciclismo normal, vida útil prolongada | Ciclos padrão baseados em temporizador ou de demanda |
Ar de retorno restrito (muito próximo da parede) | Quedas abaixo do projeto, risco de congelamento | Alto risco de retorno de líquido | São necessários descongelamentos frequentes e prolongados |
Diretamente sobre a doca de carregamento | Picos devido à enorme carga latente | Funcionamento contínuo, alta pressão na cabeça | Gelo constante, aquecedores sobrecarregados |
Descarga voltada para feixe sólido | Errático devido ao ciclo curto | Ciclo liga/desliga rápido, contatores queimados | Irregular, muitas vezes não consegue limpar o gelo |
O ar quente e úmido entra na oficina sempre que uma porta da doca de carga se abre. Este ar ambiente carrega uma enorme carga de calor latente. Se uma unidade ficar muito perto da entrada, o ventilador puxa esse ar não condicionado diretamente através das aletas da serpentina de congelamento. A umidade condensa instantaneamente e congela. O acúmulo de gelo bloqueia o fluxo de ar, isola a serpentina e força o sistema a ciclos de degelo prolongados e ineficientes. A formação de gelo pesado pode esmagar fisicamente as aletas de alumínio ou romper a tubulação de cobre, levando à falha total do sistema e a vazamentos caros de refrigerante.
Os padrões da indústria ditam uma regra estrita de espaçamento para entradas. Posicione a unidade afastada da porta a uma distância pelo menos igual à altura da bobina. Idealmente, a unidade deve soprar ar em direção à porta, em vez de retirar o ar dela. Empurrar o ar condicionado em direção à abertura cria uma leve barreira térmica, enquanto puxar o ar atua como um vácuo para a umidade ambiente. Se restrições espaciais forçarem a instalação perto de uma porta, você deverá integrar cortinas de tiras resistentes ou cortinas de ar de alta velocidade para mitigar o influxo de umidade.

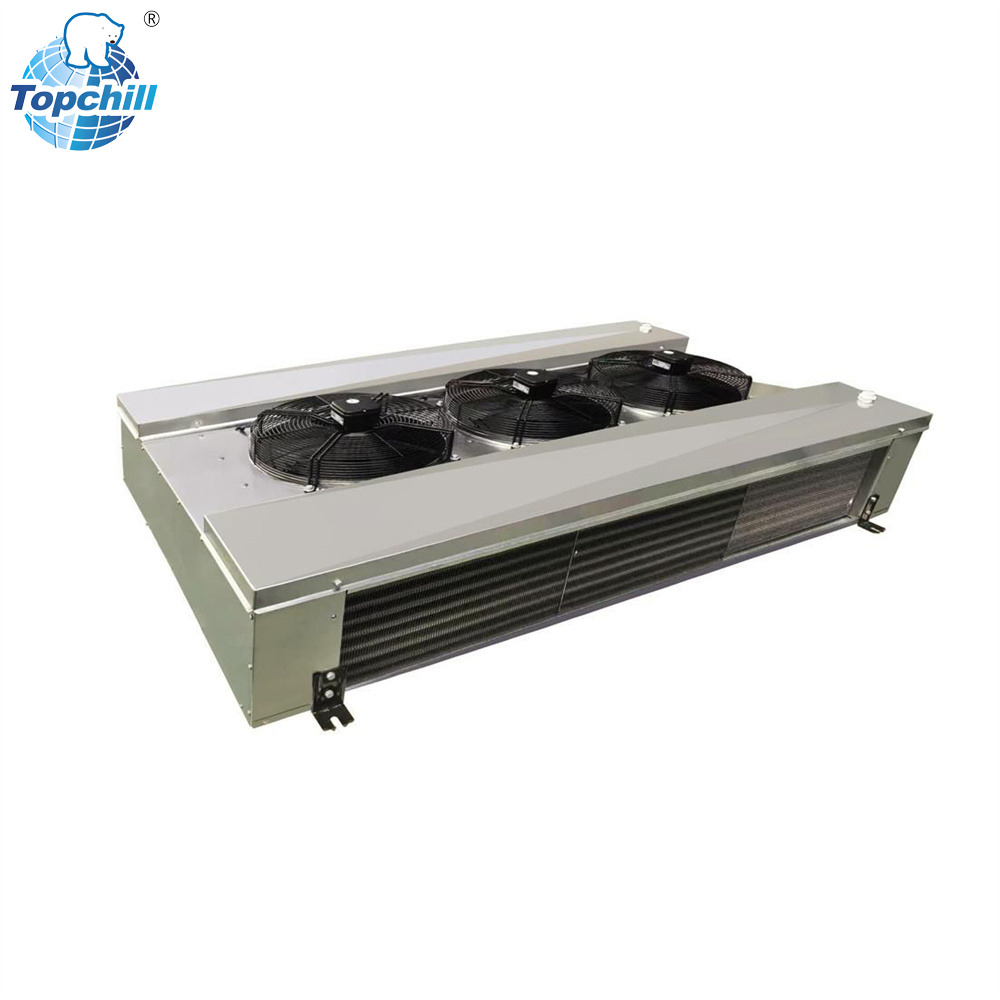

Um evaporador de descarga lateral exige o cumprimento estrito das zonas livres mínimas. A parte traseira da unidade deve permanecer desobstruída para permitir a entrada irrestrita de ar de retorno. Deixar de lado o ar de retorno aumenta a pressão estática, reduz o CFM e faz com que a bobina congele. Uma regra geral requer uma folga traseira de pelo menos 1,5 a 2 vezes o diâmetro das pás do ventilador. Por exemplo, uma unidade com ventoinhas de 24 polegadas precisa de um mínimo de 36 a 48 polegadas de espaço traseiro. Nunca monte a unidade encostada na parede, a menos que seja especificamente projetada como um modelo de entrada frontal.
Você deve calcular o caminho desobstruído necessário para o ar fornecido com base no CFM do ventilador e nas especificações de projeção. A distância de projeção indica a distância que o ar percorre antes que sua velocidade caia para um mínimo terminal, normalmente 15 metros por minuto. Obstruções dentro desta zona de projeção perturbam o padrão do fluxo de ar. Vigas estruturais, pontes rolantes ou máquinas altas fazem com que o ar se desvie, criando zonas mortas e ciclos curtos. Revise os gráficos de projeção do fabricante e mapeie a trajetória do fluxo de ar em relação aos projetos estruturais da oficina antes de finalizar o local de montagem.
A pressão do edifício influencia fortemente a dinâmica localizada do fluxo de ar. A instalação da bobina no lado positivo ou negativo do sistema de fluxo de ar requer uma análise cuidadosa. Se a oficina funcionar sob pressão negativa devido a exaustores pesados, o ar ambiente infiltra-se constantemente na envolvente do edifício através de todas as fissuras e fissuras. As unidades localizadas perto destes pontos de infiltração enfrentarão cargas latentes excessivas e condensação constante. Por outro lado, ambientes de pressão positiva ajudam a empurrar o ar condicionado para fora, mas também podem forçar a saída do ar frio do edifício se as portas permanecerem abertas.
Os exaustores da oficina e as unidades de ar complementar determinam a pressão localizada ao redor do equipamento de resfriamento. Se um exaustor de alto volume ficar diretamente oposto à descarga de alimentação, ele puxará o ar condicionado diretamente para fora do edifício antes de resfriar o espaço. Você deve mapear os padrões de ventilação mecânica existentes. Posicione as unidades de resfriamento para trabalhar em conjunto com os sistemas de ar complementar, garantindo que o ar condicionado circule pelas zonas ocupadas antes de chegar às entradas de exaustão.
Ambientes gerais de fabricação apresentam desafios térmicos complexos. Maquinários pesados, como máquinas CNC, moldadores de injeção e estações de soldagem, geram intensas cargas de calor localizadas. Um refrigerador de ar de oficina padrão deve ser posicionado para mitigar essas zonas específicas sem perturbar a temperatura geral do piso. Não aponte a descarga diretamente para equipamentos geradores de calor. As máquinas CNC produzem névoa de óleo; se o resfriador atrair essa névoa para o retorno, o óleo cobrirá as aletas, retém a poeira transportada pelo ar e isola completamente a bobina, destruindo a transferência de calor.
O posicionamento estratégico fornece resfriamento local para o pessoal sem criar correntes de ar perturbadoras. O ar em alta velocidade soprado diretamente sobre os trabalhadores causa desconforto e reduz a produtividade. Monte as unidades numa altura suficiente para permitir que o ar frio se misture com o ar ambiente antes de descer para a zona ocupada. Use venezianas ajustáveis para direcionar o fluxo de ar paralelamente às estações de trabalho, em vez de perpendicular a elas. Isto cria um ambiente confortável, ao mesmo tempo que neutraliza eficazmente o calor sensível que sobe das máquinas.
As instalações de produção de alimentos operam sob rígidos requisitos regulatórios de agências como a FDA e o USDA. A facilidade de limpeza e a prevenção de contaminação cruzada determinam o posicionamento. Um refrigerador de ar para processamento de alimentos deve ser instalado em locais que permitam acesso total para lavagens químicas de alta pressão. A unidade não pode ser colocada em cantos apertados do teto, onde as equipes de saneamento não conseguem alcançar a caixa traseira ou o reservatório de drenagem. Gabinetes NEMA 4X, aletas revestidas com epóxi e recipientes de drenagem inclinados de aço inoxidável são obrigatórios, mas sua eficácia depende inteiramente de um posicionamento acessível.
A colocação deve evitar estritamente áreas diretamente acima das linhas de produtos expostas. A condensação se forma no revestimento externo ou na tubulação não isolada durante períodos de carga pesada. Se uma unidade ficar sobre uma correia transportadora, o gotejamento de condensado representa um grave risco de contaminação biológica. Nas câmaras frigoríficas de oficina, posicione a unidade para manter temperaturas uniformes sem congelar o produto próximo à descarga. Certifique-se de que o lançamento atinja a parede posterior da câmara fria, criando um padrão de fluxo de ar circular que envolve os produtos armazenados sem explodi-los diretamente.
Ambientes que exigem rápida redução de temperatura exigem táticas agressivas de posicionamento. Fundições, fábricas de vidro ou instalações de estampagem pesada experimentam picos repentinos e massivos de calor sensível. Uma única unidade não consegue suportar essas cargas de choque. Você deve integrar diversas unidades para criar um padrão de fluxo de ar sincronizado. Uma configuração de resfriador de ar de resfriamento rápido geralmente utiliza uma configuração circular ou de fluxo cruzado para varrer rapidamente o calor da zona crítica.
Escalone a colocação de múltiplas unidades para evitar fluxos de ar opostos. Se duas unidades estiverem frente a frente, suas correntes de ar colidem, diminuindo a velocidade e criando uma zona estagnada de alta pressão no centro da sala. Em vez disso, organize-os em um padrão de pista, onde a descarga de uma unidade alimenta o caminho de admissão da próxima. Isto multiplica a taxa de renovação do ar, maximiza a transferência de calor por convecção e reduz drasticamente o tempo de redução durante eventos de pico de calor.
Os requisitos estruturais determinam a escolha entre montagem na parede e suspensão no teto. As unidades montadas na parede requerem suportes estruturais resistentes amarrados diretamente em colunas de suporte ou alvenaria reforçada. Drywall padrão ou pinos de aço leves não podem suportar o peso dinâmico de uma unidade vibratória cheia de refrigerante e água. A suspensão do teto depende de hastes roscadas ancoradas em treliças de telhado ou vãos pesados. Ambos os métodos requerem isolamento de vibração, como almofadas de neoprene ou isoladores de mola, para evitar que a ressonância harmônica seja transferida para a estrutura do edifício e cause fadiga do metal.
A altura afeta significativamente a distribuição do ar. Montar a unidade muito alto perto do telhado pode causar grave estratificação de ar. O ar frio fornecido pode não ter velocidade para passar pelo ar quente ascendente, deixando o nível do piso sem condicionamento e desperdiçando energia no resfriamento do teto. Por outro lado, a montagem da unidade muito baixa gera reclamações de correntes de ar por parte do pessoal e expõe o equipamento a danos causados pela empilhadeira. A altura ideal geralmente fica entre 10 e 15 pés acima do piso acabado, dependendo da capacidade de projeção do ventilador e da altura total do teto.
As restrições mecânicas geralmente determinam a preferência de orientação do fluxo. O fluxo esquerdo ou direito refere-se à localização das conexões da tubulação de refrigerante e do painel de acesso elétrico quando voltado para a descarga de ar. Em construções novas, você especifica a orientação para corresponder à rota de tubulação mais fácil. Em cenários de modernização, a infraestrutura existente força a decisão. A troca de uma bobina de placa tradicional por uma unidade de descarga lateral requer a correspondência da orientação com os conjuntos de linhas de cobre existentes para evitar o reencaminhamento dispendioso e complexo da tubulação.
A orientação afeta a distribuição interna do refrigerante. Os tubos distribuidores e a válvula de expansão termostática (TXV) devem ficar na orientação física correta para garantir alimentação igual de líquido a todos os circuitos da bobina. Forçar uma unidade esquerda em uma configuração de tubulação direita geralmente resulta em curvas estranhas no tubo, óleo preso e fluxo restrito. A gravidade combate o refrigerante líquido se o bico distribuidor estiver orientado incorretamente, privando os circuitos superiores e congelando os inferiores. Sempre verifique os requisitos de orientação com o fabricante antes de fazer o pedido.
O posicionamento ideal do fluxo de ar muitas vezes entra em conflito com as limitações práticas da operação de conjuntos de linhas de cobre e drenos de condensado. Você pode encontrar o local aerodinâmico perfeito no centro da oficina, mas direcionar a linha de sucção de volta ao compressor pode exigir que o comprimento equivalente máximo do tubo seja excedido. Longos tubos causam quedas de pressão inaceitáveis, reduzindo a capacidade do sistema e impedindo o retorno adequado do óleo ao compressor, o que leva a rolamentos emperrados.
Garanta a orientação correta do tubo durante a instalação. Posicione corretamente as linhas de sucção de diâmetro maior e as linhas de líquido menores com base nas especificações do fabricante. Instale sifões P adequados na linha de sucção se a unidade ficar abaixo do condensador para garantir o retorno do óleo pelo riser vertical. A drenagem de condensado requer atenção rigorosa. Você deve manter uma inclinação adequada de pelo menos 1/4 de polegada por pé para drenagem por gravidade. Se o posicionamento ideal impedir a drenagem por gravidade, você deverá instalar uma bomba de condensado para serviço pesado, que introduz um ponto de falha mecânica adicional que requer testes regulares.
O ciclo curto destrói a eficiência e a vida útil do equipamento. Ocorre quando o ar fornecido ricocheteia nas paredes próximas, máquinas pesadas ou estoque empilhado e retorna diretamente para a entrada de retorno. O termostato registra o ar frio e desliga o compressor, apenas para ligá-lo novamente minutos depois, à medida que o calor ambiente se infiltra rapidamente na zona fria localizada. Este ciclo rápido evita que o sistema remova o calor latente, deixando a oficina fria, mas desconfortavelmente úmida, e queimando os contatores do compressor.
A mitigação exige o cumprimento estrito das zonas livres. Se os obstáculos estruturais forem inevitáveis, utilize defletores de ar direcionais para desviar o ar fornecido da obstrução. Ajustar a velocidade do ventilador também pode ajudar. Diminuir a velocidade do ventilador reduz a distância de lançamento, evitando que o ar atinja a parede oposta e volte. No entanto, reduzir a velocidade do ventilador também reduz o CFM total, portanto você deve recalcular a taxa de calor sensível para garantir que a unidade ainda atenda à carga de resfriamento do espaço.
A manutenção negligenciada destrói a capacidade de refrigeração. As unidades instaladas em locais inacessíveis raramente recebem manutenção adequada. Se uma unidade ficar acima dos trilhos ativos de um guindaste, de equipamentos de alta tensão ou de linhas de produção frágeis, as equipes de manutenção ignorarão as limpezas de rotina da bobina e as trocas de filtros. A bobina ficará obstruída com sujeira, a bandeja de drenagem transbordará e os motores queimarão devido ao calor excessivo causado pelo fluxo de ar restrito.
Especifique as autorizações de serviço necessárias durante a fase de projeto. Os técnicos precisam de um mínimo de 36 polegadas de espaço livre na lateral do painel de acesso para remover painéis com segurança, ajustar TXVs e solucionar problemas de componentes elétricos. Eles precisam de espaço suficiente para puxar e substituir os motores dos ventiladores sem remover a unidade inteira de seus suportes. Certifique-se de que o local permite a implantação segura de elevadores tipo tesoura ou andaimes. Se a unidade exigir uma passarela permanente para acesso, leve em consideração esse peso morto nos cálculos de carga estrutural.
Oficinas com alta umidade apresentam graves riscos de condensação. A condensação secundária se forma no revestimento externo da unidade ou em dutos adjacentes não isolados. Essa umidade pinga no chão, criando riscos de escorregamento, ou nas máquinas, causando ferrugem e curtos-circuitos. O risco aumenta significativamente se a unidade operar com uma temperatura de sucção muito baixa para maximizar a remoção de calor latente.
O isolamento adequado é obrigatório. Aplique isolamento de espuma elastomérica de célula fechada com espessura de parede mínima de 3/4 polegada em todas as linhas de sucção. Sele todas as costuras longitudinais e juntas de topo com adesivo de contato especializado para evitar a transmissão de vapor. Instale recipientes de drenagem secundários abaixo de toda a unidade, especialmente se posicionados sobre equipamentos sensíveis. Equipe a panela secundária com um interruptor flutuante conectado para desligar o ciclo de resfriamento se houver acúmulo de água, evitando transbordamentos catastróficos.
Erro de posicionamento | Consequência Operacional | Estratégia de Mitigação |
|---|---|---|
Montado diretamente sobre as portas da doca de carga | Congelamento rápido da bobina, ciclos de degelo excessivos, alta carga latente | Afaste a unidade da porta pelo menos na altura da bobina; instale cortinas de ar. |
Folga insuficiente na parede traseira | Ar de retorno faminto, alta pressão estática, bobina congelada | Mantenha a folga traseira de 1,5x a 2x o diâmetro da pá do ventilador. |
Descarga voltada para uma viga estrutural | Ciclos curtos severos, zonas mortas localizadas, leituras falsas do termostato | Instale persianas direcionais ou reposicione a unidade para garantir um caminho de projeção desobstruído. |
Instalado acima de máquinas sensíveis | Danos por gotejamento de condensado, acesso impossível para manutenção | Mude-se para um corredor; instale recipientes de drenagem secundários com interruptores flutuantes. |
Unidades opostas frente a frente | Colisão de fluxo de ar, zonas estagnadas de alta pressão, má remoção de calor | Escalone as unidades para criar um padrão de fluxo de ar circular ou de pista. |
Realize um cálculo localizado da carga térmica para identificar zonas específicas de alto calor antes de selecionar o local de montagem.
Mapeie ventiladores de exaustão e unidades de ar de reposição existentes para garantir que o fluxo de ar de resfriamento funcione em conjunto com a dinâmica da pressão do edifício.
Verifique a integridade estrutural dos pontos de montagem propostos, garantindo que eles possam suportar o peso dinâmico e vibratório do equipamento.
Confirme as autorizações de manutenção com as equipes de segurança das instalações para garantir o acesso em conformidade com a OSHA para serviços futuros.
R: A instalação de uma unidade sobre uma porta a expõe a um rápido influxo de umidade ambiente sempre que a porta se abre. Isso causa congelamento imediato da bobina, sobrecarrega o sistema de drenagem de condensado e força ciclos de degelo ineficientes. Sempre afaste a unidade da porta pelo menos na altura da bobina.
R: Uma unidade de descarga lateral requer uma folga mínima de entrada traseira de 1,5 a 2 vezes o diâmetro da pá do ventilador para evitar a falta de ar de retorno. Você também deve verificar as especificações do fabricante quanto ao fluxo de alimentação para garantir que o caminho de descarga frontal permaneça completamente desobstruído.
R: Sim. A orientação afeta as conexões da tubulação, o acesso para serviço e a distribuição interna de refrigerante. Você deve alinhar a orientação da unidade com o projeto mecânico específico e a infraestrutura existente para evitar roteamento complexo de tubos, óleo preso e fluxo restrito de refrigerante.
R: Coloque-o longe de linhas diretas de produtos para evitar contaminação biológica por gotejamento de condensado. Certifique-se de que o local forneça fácil acesso para lavagem para equipes de saneamento e esteja em conformidade com códigos de drenagem rigorosos, especialmente ao integrar aplicações em câmaras frigoríficas.
R: Evite ciclos curtos, evitando obstruções estruturais, como vigas ou máquinas altas, dentro da distância de projeção da unidade. As obstruções forçam o fornecimento de ar frio imediatamente de volta à entrada de retorno, fazendo com que o termostato desligue o sistema prematuramente.
R: Sim, mas você deve levar em conta as implicações da pressão crescente no desempenho do ventilador. A pressão positiva ajuda a empurrar o ar condicionado para fora, mas se colocada perto de uma entrada aberta, pode forçar a saída do ar frio do edifício. É necessário equilibrar o sistema HVAC geral da oficina.
