O resfriamento industrial abaixo de zero acarreta riscos excepcionalmente elevados. As flutuações de temperatura levam à perda catastrófica de produtos e as falhas dos equipamentos provocam enormes paralisações operacionais. Os sistemas padrão de compressor único enfrentam dificuldades nesses ambientes exigentes. Os sistemas de expansão direta falham rotineiramente em gerenciar cargas térmicas variáveis de forma eficaz, incapazes de manter um fluxo consistente de refrigerante em instalações de grande escala. Os gerentes de instalações precisam de uma solução robusta e especializada. A unidade de parafuso paralelo da bomba de barril de baixa temperatura resolve exatamente esses problemas. Ele separa o fornecimento de líquido da compressão de vapor, proporcionando eficiência incomparável para aplicações industriais pesadas. Este guia de avaliação técnica detalha a mecânica, os casos de uso e as compensações de implementação dessa tecnologia avançada de refrigeração. Você aprenderá como dimensionar o equipamento, mitigar riscos de instalação e maximizar o tempo de atividade do sistema.
A bomba barril funciona como o coração da rede de distribuição de líquidos. Fornece refrigerante líquido aos evaporadores a uma pressão constante e confiável. Este mecanismo constitui a base de um sistema robusto de circulação de bombas . A bomba utiliza um projeto de deslocamento positivo de parafuso duplo. Ele apresenta uma caixa de cano distinta em forma de oito. Dentro desta carcaça, dois rotores helicoidais entrelaçados operam em conjunto. Um rotor possui rosca direita, enquanto o outro apresenta rosca esquerda. Esta geometria oposta retém e move o fluido axialmente, evitando o bloqueio de vapor e eliminando os riscos de cavitação.
O design é excelente no manuseio de fluidos altamente voláteis. Ele processa facilmente refrigerantes de baixa viscosidade que caem abaixo de 1 cP em temperaturas abaixo de zero. Também gerencia misturas gasosas sem perder o prime. O conjunto completo do barril abriga vários componentes críticos projetados para operação industrial contínua. A defletora interna evita respingos de líquido e entrada de vapor, garantindo que apenas líquido sólido entre na sucção da bomba. Sensores de nível de precisão monitoram continuamente o inventário de líquidos, enviando dados de volta ao painel de controle central para evitar funcionamento a seco.

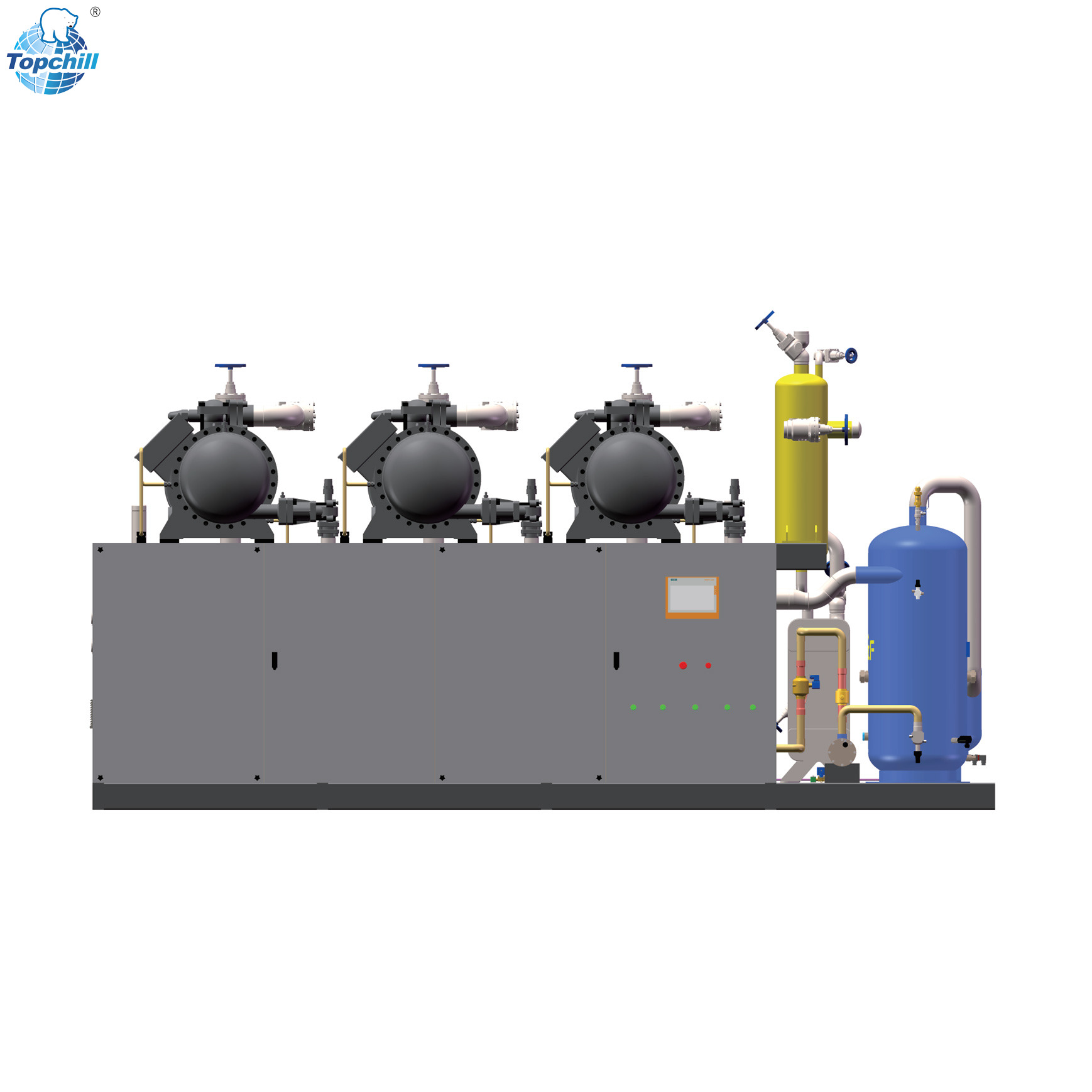

Os compressores de parafuso duplo paralelos operam em um circuito de refrigeração compartilhado. Esta arquitetura muda fundamentalmente a forma como a capacidade de refrigeração é gerada. Um skid de compressor padrão monta vários compressores em uma única estrutura estrutural. Esses compressores de parafuso paralelos descarregam em um separador de óleo compartilhado e extraem de um receptor de líquido comum. O skid possui painéis de medição centralizados para diagnóstico visual imediato. Sistemas integrados de proteção de segurança de alta e baixa pressão monitoram todo o rack, desligando compressores individuais antes que ocorra uma falha catastrófica.
O gerenciamento compartilhado de petróleo é uma característica definidora das configurações paralelas. Um coletor de descarga comum coleta o gás quente de todos os compressores ativos. Esta abordagem centralizada reduz a complexidade da tubulação e garante um retorno uniforme do óleo nos compressores em operação. O separador de óleo utiliza filtros coalescentes para remover a névoa microscópica de óleo do gás de descarga, devolvendo-o a um reservatório compartilhado. A partir daí, um sistema ativo de distribuição de óleo fornece lubrificação a cada compressor com base em seu tempo de funcionamento e carga específicos.
O fluxo de refrigerante segue um caminho preciso e projetado. O vapor sai dos evaporadores e entra na unidade de parafuso paralelo. Os compressores elevam a pressão e a temperatura. O gás se move através do condensador, tornando-se um líquido de alta pressão. Este líquido se expande para dentro do receptor de baixa pressão. A unidade de refrigeração da bomba cilíndrica extrai então esse líquido sub-resfriado e conduz o fluido para os evaporadores em toda a instalação.
Isso cria um sistema de superalimentação mecânica. A bomba fornece mais líquido do que os evaporadores podem realmente evaporar. Esta superalimentação garante que os tubos internos do evaporador permaneçam totalmente molhados. Tubos totalmente umedecidos maximizam o coeficiente interno de troca de calor. A eficiência da transferência de calor aumenta dramaticamente em comparação com bobinas famintas. O excesso de líquido e o vapor gerado retornam ao receptor de baixa pressão, onde o gás é levado de volta aos compressores e o líquido é recirculado pela bomba.
As demandas de resfriamento variam enormemente nas instalações industriais. O carregamento do produto, o clima ambiente e as mudanças de turno alteram a carga térmica. As unidades paralelas se adaptam ligando e desligando os compressores. O sistema de controle combina a capacidade ativa do compressor com a demanda de resfriamento em tempo real. Esta correspondência precisa de carga representa um enorme ganho de eficiência. Quando a instalação requer apenas 40% da capacidade, o sistema opera apenas os compressores necessários no seu ponto de eficiência máxima.
Compare isso com um único compressor grande. Grandes compressores usam válvula deslizante de descarga para reduzir a capacidade. Operar um compressor enorme com 30% da capacidade desperdiça energia significativa. A eficiência do motor cai drasticamente em condições de carga parcial profunda. Um rack paralelo simplesmente desliga compressores desnecessários. Os compressores ativos restantes funcionam com eficiência máxima perto de plena carga, reduzindo drasticamente o consumo elétrico geral da planta.
As bombas alternativas padrão criam forte pulsação de fluido. Essa pulsação causa fadiga por vibração em tubulações rígidas, causando rachaduras nas soldas e vazamentos catastróficos de refrigerante. O mecanismo de parafuso duplo na bomba de barril elimina esse problema. Ele fornece fluxo contínuo e sem pulsação. Essa entrega suave protege toda a rede de tubulação contra tensões mecânicas, prolongando a vida útil das válvulas, conexões e bobinas do evaporador.
É vital ao bombear fluidos voláteis e de baixa viscosidade. O fluxo estável de refrigerante se traduz diretamente em uniformidade de temperatura. Aplicações críticas exigem controle exato de temperatura. As instalações de armazenamento farmacêutico exigem desvio zero de temperatura para proteger produtos biológicos sensíveis. As operações de congelamento rápido dependem da remoção consistente de calor para formar microcristais em produtos alimentícios. O fluxo estável garante que esses parâmetros rigorosos sejam atendidos de forma consistente, turno após turno.
A falha do equipamento é inevitável na indústria pesada. Os sistemas paralelos mitigam inerentemente esse risco. Se um compressor necessitar de manutenção de emergência, o sistema não falha. Os compressores restantes aceleram para manter a carga da linha de base. As operações das instalações continuam sem interrupção. As equipes de manutenção podem isolar o compressor defeituoso, realizar reparos e colocá-lo novamente em operação sem nunca desligar o processo principal de resfriamento.
Esta redundância acarreta enormes implicações financeiras. Em muitos setores, o tempo de inatividade equivale à deterioração imediata do produto. O armazenamento de medicamentos e vacinas não tolera perda de resfriamento. As linhas de processamento de alimentos e congelamento rápido são totalmente interrompidas se a temperatura subir. Os processos de fabricação química podem tornar-se instáveis ou perigosos. Unidades paralelas protegem essas operações de alto valor por meio de tempo de atividade contínuo, agindo como uma apólice de seguro contra falhas catastróficas nas instalações.
A seleção do equipamento certo começa com o refrigerante primário. As plantas industriais normalmente utilizam amônia (NH3), dióxido de carbono (CO2) ou misturas sintéticas de baixo GWP. Cada fluido exibe propriedades termodinâmicas únicas. A amônia oferece excelente eficiência, mas requer tubulação de aço e protocolos de segurança rígidos. O CO2 opera em pressões extremas, exigindo tubulações de paredes pesadas e válvulas especializadas. As misturas sintéticas se comportam de maneira diferente sob vácuo profundo e requerem vedações de elastômero específicas.
A viscosidade do fluido determina a engenharia interna da bomba de barril. Em temperaturas abaixo de zero, a viscosidade do líquido geralmente cai abaixo de 1 cP. Este fluido ultrafino pode passar pelos rotores da bomba padrão, reduzindo a eficiência volumétrica. Os engenheiros devem especificar tolerâncias de usinagem exatas para os perfis dos parafusos. As seleções de materiais para os componentes internos da bomba devem levar em conta a contração térmica. Ligas de aço temperado especializadas evitam escoriações e garantem que a bomba mantenha a pressão mesmo com refrigerantes altamente voláteis e de baixa viscosidade.
| Tipo de refrigerante | Pressão operacional | Viscosidade a -40°C | Requisitos de material |
|---|---|---|---|
| Amônia (NH3) | Baixo a moderado | Muito baixo (<0,3 cP) | Aço carbono, aço inoxidável (sem cobre) |
| Dióxido de Carbono (CO2) | Muito alto | Baixo | Aço de alta resistência, elastômeros especializados |
| Misturas Sintéticas | Moderado | Moderado | Compatível com Cobre e Aço |
O dimensionamento preciso requer o cálculo da carga térmica total. Os engenheiros determinam as toneladas necessárias de refrigeração (TR) ou quilowatts (kW) com base no rendimento do produto, nas cargas de transmissão e na infiltração. Eles devem equilibrar essa capacidade com a área física da sala da fábrica. O espaço é muitas vezes uma vantagem nas instalações existentes, exigindo soluções de layout criativas e designs de equipamentos compactos.
Os compressores paralelos oferecem benefícios distintos de economia de espaço. A montagem de vários compressores em uma única estrutura condensa o espaço ocupado. Eles compartilham um único separador de óleo enorme. Eles utilizam um receptor comum e um painel de controle centralizado. Essa integração vertical e consolidada libera espaço valioso em comparação com unidades independentes. Isso também simplifica a tubulação de campo, já que os empreiteiros só precisam conectar coletores únicos de sucção e descarga no skid.
A refrigeração industrial moderna de baixa temperatura depende de automação avançada. A integração do Controlador Lógico Programável (CLP) é obrigatória. O PLC atua como o cérebro do rack paralelo. Ele executa a lógica de escalonamento, monitora os parâmetros de segurança e otimiza a velocidade da bomba com base na demanda do sistema. O sistema de controle deve interagir perfeitamente com a rede SCADA abrangente da instalação.
O sistema requer telemetria abrangente para funcionar com segurança. Os sensores devem monitorar continuamente as pressões de sucção e descarga. As proteções de alta e baixa pressão devem desencadear desligamentos instantâneos durante falhas. Os sensores de temperatura do óleo evitam a quebra da lubrificação. Os pressostatos diferenciais da bomba confirmam o fluxo real do fluido. Os status do inversor de frequência variável (VFD) fornecem dados de velocidade do motor em tempo real. Todos esses dados permitem que os operadores analisem tendências de desempenho e prevejam as necessidades de manutenção antes que ocorram falhas.
Os sistemas de circulação da bomba utilizam um mecanismo mecânico de superalimentação. Os sistemas de expansão direta (DX) dependem de expansão a seco. Em um sistema DX, o refrigerante ferve completamente e se transforma em gás antes de sair do evaporador. Isso requer que uma parte da bobina do evaporador atue como superaquecedor. Essa seção não faz nenhum resfriamento útil, desperdiçando efetivamente a área de superfície de troca de calor.
Os sistemas DX enfrentam dificuldades em grandes instalações de armazenamento refrigerado. A distribuição irregular de refrigerante prejudica longos tubos. Os evaporadores mais distantes dos compressores carecem de líquido, causando pontos quentes no armazém. As bombas de barril são excelentes nesses cenários exatos. A bomba força o líquido uniformemente para cada evaporador, independentemente da distância. A transferência de calor permanece maximizada em toda a instalação, garantindo um controle rígido da temperatura mesmo nos cantos mais remotos do edifício.
| Característica do sistema | Sistema de bomba de barril de baixa temperatura Teste de pressão | de expansão direta (DX) padrão |
|---|---|---|
| Entrega de refrigerante | Sobrealimentação mecânica via bomba de deslocamento positivo | Válvulas de expansão diferencial de pressão e termostáticas |
| Eficiência do Evaporador | Alto (superfícies internas do tubo totalmente molhadas) | Inferior (requer zona de superaquecimento, tubos secos) |
| Distribuição de grandes instalações | Fluxo excelente e uniforme, independentemente da distância | Ruim, propenso a quedas de pressão e bobinas famintas |
| Tratamento de flutuação de carga | A preparação paralela superior corresponde exatamente à demanda | Moderado, depende da descarga de um único compressor |
| Complexidade da tubulação | Requer linhas de retorno e receptores de baixa pressão | Tubulação ponto a ponto mais simples |
Os proprietários das instalações devem avaliar os compromissos financeiros realistas. Um sistema de bombeamento paralelo acarreta um gasto de capital inicial mais alto. O equipamento é mais pesado, mais complexo e exige controles especializados. A instalação leva mais tempo e exige instaladores de tubos altamente qualificados. O investimento inicial inclui o custo do skid da bomba, do rack do compressor paralelo e dos vasos receptores de baixa pressão associados.
No entanto, a redução das despesas operacionais é substancial. As economias de energia acumulam-se rapidamente devido à correspondência precisa da carga e aos evaporadores totalmente molhados. A frequência de manutenção diminui porque os compressores compartilham a carga de horas de funcionamento. O cronograma de retorno do investimento normalmente fica entre três a cinco anos. Para operações em grande escala, as poupanças de energia a longo prazo superam largamente o prémio inicial, tornando-a a escolha financeiramente sólida para instalações que planeiam operar durante décadas.
Uma unidade de parafuso paralelo requer protocolos de manutenção especializados. Os técnicos devem realizar análises regulares do óleo para detectar desgaste interno. O monitoramento de vibração na bomba de tambor identifica precocemente a degradação do rolamento. O alinhamento do eixo a laser garante que o motor e a bomba operem sem emperramento. Estas tarefas requerem pessoal treinado e equipamento de diagnóstico especializado.
Apesar desta complexidade, a longevidade do ciclo de vida melhora dramaticamente. Vários compressores compartilham a carga horária anual. Uma estratégia de controle lead-lag gira o compressor primário semanalmente. Isso evita que qualquer máquina acumule desgaste excessivo. Um único compressor sobrecarregado em um sistema padrão exigirá uma revisão completa anos antes que um rack paralelo precise de manutenção importante. A carga de trabalho distribuída prolonga a vida mecânica de todo o sistema.
A gestão do óleo dita a sobrevivência de qualquer sistema de refrigeração. O registro de óleo nos evaporadores é o ponto de falha mais comum em aplicações de baixa temperatura. Em temperaturas abaixo de zero, o óleo do compressor torna-se espesso e viscoso. Ele resiste ao fluxo de retorno pelas linhas de sucção, acumulando-se nas serpentinas do evaporador e isolando os tubos, o que destrói a eficiência da transferência de calor.
Os engenheiros devem implementar soluções agressivas na unidade de parafuso paralelo. Os separadores de óleo multiestágios capturam 99,9% do óleo antes que ele saia do skid. Os filtros coalescentes retiram a névoa microscópica de óleo do gás de descarga. Em sistemas de amônia em temperaturas extremamente baixas, os retificadores de óleo destilam ativamente o óleo do receptor de líquido. Esses mecanismos garantem o retorno adequado do óleo aos mancais do compressor, evitando falhas mecânicas e mantendo o desempenho do evaporador.
A adaptação de um grande skid de bomba cilíndrica em uma sala de fábrica existente apresenta obstáculos logísticos. As dimensões físicas do skid muitas vezes exigem a remoção de paredes ou o alargamento das portas de acesso. Colocar o equipamento pesado no lugar exige um planejamento estrutural cuidadoso. Os pisos devem ser reforçados para suportar o peso concentrado dos recipientes receptores e dos racks de compressores.
A infraestrutura elétrica geralmente requer uma atualização completa. Os painéis existentes podem não suportar partidas múltiplas do motor do compressor. Os VFDs introduzem harmônicos elétricos na rede da planta. Os engenheiros devem instalar filtros harmônicos e atualizar o painel. O aterramento adequado é fundamental para proteger os componentes sensíveis do CLP contra ruído elétrico. O não atendimento dos requisitos elétricos durante a fase de projeto levará a graves atrasos no comissionamento.
A fase de comissionamento determina o sucesso final da instalação. Os empreiteiros devem executar testes de pressão rigorosos usando nitrogênio seco para garantir zero vazamentos na complexa rede de tubulação. A desidratação a vácuo deve reduzir o sistema para 500 mícrons para remover toda a umidade. Qualquer umidade residual congelará e destruirá os rotores da bomba ou obstruirá as válvulas de expansão.
Os engenheiros devem verificar a lógica de escalonamento do PLC sob cargas térmicas simuladas. Eles forçam as entradas dos sensores para testar cortes de alta pressão e alarmes de falha de óleo. Os critérios de aceitação para entrega devem ser rigorosos. O sistema deve manter as temperaturas nominais durante 72 horas continuamente. A pressão diferencial da bomba deve permanecer estável. O estágio do compressor deve funcionar suavemente, sem ciclos curtos. Somente depois de passar por esses testes rigorosos o sistema deverá ser entregue aos operadores das instalações.
R: Essas bombas são projetadas para refrigerantes industriais altamente voláteis e de baixa viscosidade. Eles lidam com amônia (NH3), dióxido de carbono (CO2) e várias misturas sintéticas de baixo GWP em temperaturas abaixo de zero, onde a viscosidade do fluido cai abaixo de 1 cP.
R: Unidades paralelas fornecem correspondência precisa de carga ligando e desligando os compressores. Isto reduz significativamente o consumo de energia em condições de carga parcial. Também fornece redundância crítica; se um compressor falhar, os outros mantêm a instalação funcionando.
R: Ele usa um mecanismo mecânico de superalimentação. A bomba fornece mais refrigerante líquido do que o evaporador pode evaporar. Isto garante que os tubos internos permaneçam totalmente molhados, maximizando o coeficiente de transferência de calor em comparação com sistemas de expansão a seco.
R: A actualização da infra-estrutura eléctrica é normalmente o maior obstáculo. As instalações existentes muitas vezes não possuem capacidade de manobra para partidas múltiplas de motores. A instalação de inversores de frequência variável (VFDs) também requer filtragem de harmônicas e aterramento adequados.
R: Os sistemas utilizam separadores de óleo de vários estágios e filtros coalescentes na descarga do compressor. Para temperaturas extremamente baixas, os retificadores de óleo ativos destilam o óleo retido no reservatório de baixa pressão e o devolvem aos compressores.
R: Não. Ao contrário das bombas alternativas, os rotores helicoidais entrelaçados de uma bomba de parafuso duplo fornecem um fluxo contínuo e sem pulsação. Esta operação suave protege a tubulação rígida contra fadiga por vibração e estresse mecânico.
