A rejeição térmica ineficiente representa o principal gargalo na refrigeração comercial e industrial. Configurações incompatíveis do condensador restringem severamente o desempenho do sistema. A seleção do projeto de fluxo de ar errado desencadeia diretamente falhas operacionais. As unidades de descarga lateral e de descarga superior lidam com o calor de maneira diferente. Escolhas incorretas levam a ciclos curtos. Eles causam consumo excessivo de energia. Eles aceleram o desgaste prematuro do compressor. Os ecossistemas de refrigeração comercial dependem de diversos equipamentos. A família mais ampla de condensadores comerciais refrigerados a ar inclui as séries FNH, FNV, FNF, FNU, FNVB e TP. A seleção entre as plataformas dominantes FNH e FNV continua essencial para a otimização do sistema. Cada projeto atende a demandas espaciais e térmicas específicas. Os engenheiros devem avaliar essas plataformas de forma objetiva. Você deve analisar as restrições espaciais e os requisitos de capacidade. Você deve considerar configurações de bobina personalizáveis e confiabilidade do ciclo de vida.
Definir critérios de sucesso para um trocador de calor resfriado a ar requer o equilíbrio de vários fatores. Você deve combinar a capacidade necessária de rejeição de calor com as restrições específicas do local. As limitações espaciais ditam as dimensões físicas. Fatores ambientais influenciam a eficiência do fluxo de ar. Os requisitos do lado do compressor determinam o estágio operacional. A seleção adequada do condensador de refrigeração evita falhas no sistema. Os engenheiros de campo sabem que um condensador é tão bom quanto seu fluxo de ar. Admissão bloqueada ou exaustão restrita prejudicam a eficiência. Você deve avaliar o local físico antes de examinar os gráficos de capacidade. Observe os ventos predominantes. Verifique a distância das paredes adjacentes. Meça a altura disponível.
Os sistemas de refrigeração rejeitam o calor absorvido da câmara fria mais o calor da compressão. O condensador deve lidar com esse calor total de rejeição (THR). Se o condensador não conseguir rejeitar esse calor, a pressão na cabeça aumenta. A pressão elevada força o compressor a trabalhar mais. Isso consome mais amperagem. Aumenta as temperaturas de descarga. Eventualmente, o óleo do compressor quebra. A falha mecânica ocorre logo depois. A escolha da geometria correta do condensador evita essa reação em cadeia.

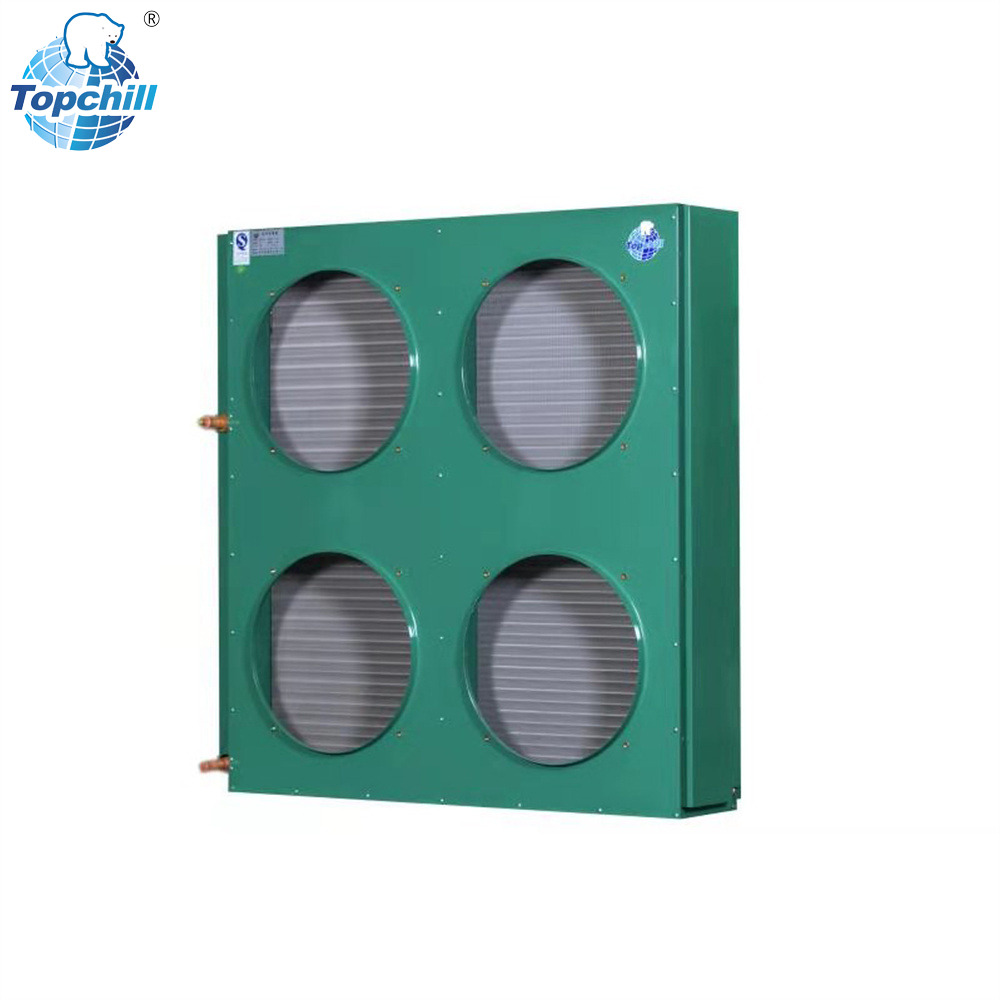

O Condensador Refrigerado a Ar FNH apresenta um design estrutural distinto. Ele utiliza uma orientação de bobina horizontal. Os ventiladores axiais sopram o ar horizontalmente através das aletas. Essa dinâmica de descarga lateral se adapta a layouts arquitetônicos específicos. O lançamento horizontal requer espaço livre para a frente. Impede que o ar de exaustão volte para a entrada. Você deve manter pelo menos um diâmetro de folga do ventilador no lado da entrada. O lado do escapamento precisa de ainda mais espaço. Se o ar quente atingir uma parede e recircular, a capacidade cai imediatamente.
Os engenheiros especificam este modelo para refrigeração comercial de pequeno e médio porte. Integra-se bem com unidades de compressor paralelo internas. Instalações com amplo espaço livre horizontal se beneficiam deste projeto. Funciona perfeitamente sob estritos limites de altura vertical. As instalações ao nível do solo utilizam frequentemente este perfil para evitar o bloqueio das linhas de visão. A montagem adjacente à parede continua sendo um caso de uso comum. Os supermercados costumam colocar essas unidades em telhados mais baixos. As lojas de conveniência os montam em suportes de parede reforçados.
As linhas de base operacionais para o condensador FNH incluem faixas de capacidade padrão. Os fabricantes oferecem recursos de configuração de vários circuitos. Isso permite que um condensador atenda a vários compressores independentes. As unidades mantêm compatibilidade com refrigerantes sintéticos e naturais comuns. O circuito da bobina se adapta aos requisitos específicos de queda de pressão. Você pode especificar diferentes espaçamentos de aletas. Um espaçamento de 2,1 mm funciona para ambientes limpos. Um espaçamento de 3,2 mm evita incrustações rápidas em áreas empoeiradas.
O condensador FNV utiliza uma geometria em forma de V. Possui bobinas duplas em ângulo para maximizar a área de superfície. Os ventiladores montados na parte superior puxam o ar pelos dois lados simultaneamente. Eles descarregam o ar aquecido verticalmente. Esta dinâmica de descarga superior cria uma poderosa pluma térmica. Ele aproveita a convecção natural de calor para melhorar a eficiência. O ar quente naturalmente quer subir. Os ventiladores verticais auxiliam nesse movimento natural. Isso evita que o ar quente permaneça no pátio de equipamentos.
Este projeto serve para refrigeração industrial pesada. Os sistemas remotos de câmaras frigoríficas em telhados contam com essa arquitetura. Instalações de alta densidade requerem esta descarga vertical. A disponibilidade da pegada muitas vezes dita esta escolha. O formato em V reúne uma enorme superfície de transferência de calor em uma área mínima de solo. Resolve severas restrições de espaço em zonas industriais urbanas. Grandes armazéns frigoríficos utilizam bancos dessas unidades. As fábricas de processamento de alimentos dependem deles para grandes cargas de congelamento rápido.
A linha de base operacional concentra-se na área de superfície maximizada. Oferece rejeição térmica de alta capacidade. A tiragem vertical auxilia na convecção natural do calor. Isto evita a recirculação de ar quente em pátios de equipamentos lotados. A configuração V-bank suporta grandes volumes de fluxo de ar. Ele lida com cargas extremas de pico de verão de maneira eficaz. Você pode embalar várias unidades do tipo V juntas. Contanto que tenham espaço livre superior, eles funcionam bem.
Compreender o ecossistema completo ajuda a restringir as escolhas. O FNH e o FNV representam as plataformas principais. Outras variantes atendem a requisitos de nicho. Você os encontrará em situações de campo específicas.
Comparar recursos com resultados operacionais requer uma avaliação rigorosa. Aplicamos princípios termodinâmicos e aerodinâmicos padrão. Cada dimensão do projeto impacta o desempenho em campo de maneira diferente. Você não pode simplesmente olhar para um gráfico de capacidade. Você deve entender como a unidade se comporta no mundo real.
O lançamento horizontal cria desafios aerodinâmicos específicos. As unidades de descarga lateral enfrentam suscetibilidade à interferência do vento cruzado. Fortes ventos opostos paralisam as pás do ventilador. Isso reduz o fluxo de ar efetivo através da bobina. O risco de recirculação de ar quente aumenta perto de paredes opostas. Você deve manter requisitos rígidos de liberação. As zonas de admissão e escape desimpedidas continuam obrigatórias. Se você instalar uma unidade FNH voltada para o vento predominante, a pressão da cabeça aumentará em dias de vento. O vento luta contra os fãs. Os torcedores perdem.
As plumas verticais operam de maneira diferente. O design tipo V beneficia de assistência convectiva natural. O ar quente sobe naturalmente. Os ventiladores de descarga superior empurram o ar para cima. Isso fornece resistência superior a ventos cruzados horizontais. Garante a minimização absoluta de curto-circuitos térmicos. Os layouts de múltiplas unidades dependem de descarga vertical para evitar contaminação cruzada. O escapamento vertical de alta velocidade atravessa ventos laterais. Mantém o ar quente longe das bobinas de admissão.
As compensações espaciais determinam os locais de instalação. A integração ao nível do solo favorece as pegadas horizontais. As unidades de descarga lateral requerem amplo espaço lateral. A integração no telhado favorece o volume vertical. As unidades do tipo V requerem espaço aéreo superior desobstruído. Você deve calcular a metragem quadrada disponível com precisão. Uma unidade tipo V pode economizar espaço no solo, mas requer uma estrutura de suporte mais forte.
A personalização da bobina se aplica a ambas as plataformas. Os fabricantes oferecem suporte a circuitos personalizados. O circuito duplo atende vários compressores independentes de um chassi. Arranjos de passagem variável otimizam quedas de pressão internas. Você pode especificar o espaçamento das aletas com base nos níveis de detritos do ambiente. O espaçamento mais amplo das aletas evita incrustações em ambientes empoeirados. A espessura do tubo de cobre pode ser aumentada para refrigerantes de alta pressão.
| de comparação de configuração do condensador | FNH (descarga lateral) | FNV (descarga superior) |
|---|---|---|
| Direção do fluxo de ar | Horizontal | Vertical |
| Eficiência da pegada | Moderado (requer folga lateral) | Alto (formato em V compacto) |
| Aplicação Primária | Áreas Comerciais e Baixas | Industrial, Rooftop, Alta densidade |
| Resistência ao vento cruzado | Baixo a moderado | Alto |
| Acesso de manutenção | Acesso direto ao nível do solo | Requer acesso interno à cavidade em V |
| Complexidade da tubulação | Execuções horizontais padrão | Requer risers verticais e armadilhas |
O desempenho ambiente máximo define a confiabilidade do sistema. Cada modelo gerencia as altas temperaturas do verão de maneira diferente. Fluxo de ar insuficiente aciona os controles de alta pressão. As unidades do tipo V geralmente oferecem superfícies de bobina maiores. Eles lidam melhor com picos ambientais extremos. As unidades de descarga lateral exigem uma combinação cuidadosa de capacidade para evitar travamentos. Você deve dimensionar o condensador para a temperatura ambiente mais alta esperada. Não use temperaturas médias.
As opções de preparação e controle otimizam a eficiência de carga parcial. A integração de ventiladores EC de velocidade variável melhora o desempenho. Os ventiladores EC modulam a velocidade com base na pressão da cabeça. O ciclo tradicional de ventiladores AC simplesmente liga e desliga os ventiladores. A tecnologia EC fornece controle preciso da pressão da cabeça. Ambos os tipos de chassi aceitam atualizações de ventiladores EC. Os ventiladores EC também reduzem o ruído durante condições de baixa carga. Eles economizam energia elétrica significativa em comparação com motores CA.
A implantação de sistemas condensadores remotos apresenta desafios físicos. Você deve enfrentar obstáculos mecânicos e logísticos. O planejamento adequado mitiga os riscos de adoção. A execução em campo determina o sucesso do projeto de engenharia.
A instalação de descarga lateral acarreta riscos específicos. Os suportes de montagem na parede exigem integridade estrutural verificada. O isolamento de vibração evita fraturas nos tubos. Você deve calcular os trechos da tubulação com precisão. As conexões remotas do compressor interno exigem coletores de retorno de óleo precisos. Longos tubos horizontais requerem uma inclinação cuidadosa. Você deve inclinar a linha de descarga para baixo em direção ao condensador. Isso evita que o óleo seja drenado de volta para o cabeçote do compressor durante os ciclos desligados.
As instalações do tipo V exigem engenharia pesada. O alto centro de gravidade requer cálculos de carga de vento. O reforço estrutural do meio-fio do telhado continua obrigatório. A logística de montagem de guindastes complica o posicionamento no telhado. Você deve coordenar os trabalhos pesados com cuidado. A distribuição de carga pontual nas membranas do telhado requer aprovação arquitetônica. Você deve instalar almofadas vibratórias adequadas sob as pernas de montagem. A tubulação de descarga deve incluir um purgador invertido se o condensador ficar acima do compressor.
A mecânica de limpeza difere significativamente entre os projetos. As bobinas laterais oferecem acesso direto para limpeza no nível do solo. Os técnicos podem lavar as nadadeiras diretamente. Eles podem usar pulverizadores de bomba padrão. Eles podem pentear barbatanas dobradas facilmente. Os bancos V exigem acesso de manutenção estruturado. Painéis removíveis ou passarelas internas permitem a entrada. Os técnicos devem lavar cuidadosamente as faces internas da bobina em V. Eles devem arrastar as mangueiras até o telhado. Eles devem trabalhar dentro da cavidade em V.
A exposição ambiental afeta a longevidade. Os designs do tipo V protegem naturalmente as faces internas da bobina. Eles bloqueiam a luz solar direta e a queda de detritos. As bobinas horizontais permanecem totalmente expostas aos impactos ambientais. Eles exigem guardas de proteção contra granizo. As venezianas ajudam a desviar os detritos transportados pelo ar. Programações regulares de inspeção evitam incrustações graves. Sementes de algodão e poeira obstruirão rapidamente a bobina do condensador. Você deve estabelecer um cronograma de limpeza rigoroso com base no ambiente local.
A projeção sonora direcional determina o posicionamento do local. As unidades de descarga lateral projetam energia acústica horizontalmente. Isso corre o risco de violações de ruído nos limites da propriedade em espaços apertados. As ondas sonoras viajam diretamente em direção às estruturas adjacentes. Se você apontar uma unidade FNH para a janela de um escritório, receberá reclamações. Você deve orientar os ventiladores para longe de áreas sensíveis.
Unidades tipo V projetam som verticalmente. Eles dispersam o ruído do ventilador para cima. Isto direciona o som para longe das zonas ocupadas ao nível do solo circundantes. Os materiais de amortecimento acústico reduzem ainda mais o ruído do compressor e do ventilador. Os ventiladores de velocidade variável reduzem o ruído durante a operação noturna. Quando a temperatura ambiente cai à noite, os ventiladores EC diminuem a velocidade. Isto reduz drasticamente a pegada acústica. Ele mantém a instalação em conformidade com as regulamentações locais sobre ruído.
Avaliar o valor de longo prazo de um condensador requer olhar além da instalação inicial. Você deve considerar a eficiência energética e a vida útil do material. Esses fatores determinam o verdadeiro sucesso operacional do sistema de refrigeração.
A maior superfície de transferência de calor do condensador tipo V reduz as temperaturas de condensação do compressor. Isto melhora diretamente o Índice de Eficiência Energética (EER) do rack do compressor conectado. Pressão de cabeça mais baixa significa que o compressor consome menos amperes. Funciona mais frio. Dura mais. As economias de energia de um condensador altamente eficiente acumulam-se rapidamente. Os motores dos ventiladores EC multiplicam essas economias. Eles consomem uma fração da energia usada pelos motores CA padrão durante condições de carga parcial.
As unidades de descarga lateral também podem atingir alta eficiência se forem dimensionadas corretamente. Você deve garantir que eles tenham fluxo de ar irrestrito. Qualquer restrição aumenta o consumo de energia do ventilador e aumenta a pressão do cabeçote. A manutenção adequada mantém a eficiência alta. Uma bobina suja força os ventiladores e o compressor a trabalharem mais. A limpeza regular é a estratégia de poupança de energia mais eficaz.
As opções de metalurgia de bobinas determinam a vida útil em ambientes agressivos. Tubos de cobre padrão com aletas de alumínio funcionam bem em áreas interiores limpas. As instalações costeiras requerem forte proteção contra corrosão. O ar salgado destrói as aletas de alumínio padrão em meses. Você deve especificar aletas revestidas com epóxi para ambientes marinhos. As configurações cobre-cobre oferecem extrema durabilidade, mas pesam significativamente mais.
A construção do revestimento é importante para instalações externas. Chapa de aço galvanizado fornece uma base sólida. Os acabamentos revestidos a pó resistem à degradação estrutural. As ferragens em aço inoxidável evitam manchas de ferrugem e parafusos emperrados. Você deve inspecionar a caixa anualmente em busca de lascas de tinta ou manchas de ferrugem. Retoque qualquer metal descoberto imediatamente para evitar falhas estruturais.
O condensador de descarga lateral continua a ser a escolha pragmática para projetos de média capacidade. Ele se adapta perfeitamente a instalações com restrição de altura ou orçamento rigoroso. O condensador tipo V serve como arquitetura obrigatória para sistemas de alta capacidade. Instalações industriais com espaço limitado dependem de seu tamanho compacto e descarga vertical.
Para finalizar a arquitetura do seu sistema, execute as seguintes etapas:
R: A principal diferença está na direção do fluxo de ar e na configuração estrutural. O FNH é uma unidade de descarga lateral que utiliza fluxo de ar horizontal. O FNV é uma unidade de descarga superior em forma de V que utiliza fluxo de ar vertical, projetada especificamente para maior densidade de rejeição de calor em áreas menores.
R: Escolha o modelo tipo V para requisitos de alta capacidade onde o espaço no solo é limitado. É ideal para instalações em telhados que atendem grandes câmaras frigoríficas e ambientes que exigem dispersão sonora vertical para evitar reclamações de ruído ao nível do solo.
R: O FNF é uma variante comercial padrão de descarga lateral. Os modelos FNU e FNVB oferecem configurações alternativas de pegada para limites espaciais específicos. As unidades FNW ou W-Type aumentam significativamente para lidar com capacidades industriais pesadas extremas.
R: Sim, os modelos de descarga lateral e de descarga superior funcionam excepcionalmente bem como condensadores remotos. A integração bem-sucedida requer um dimensionamento correto da tubulação de refrigerante e coletores de retorno de óleo adequadamente projetados para garantir a confiabilidade do compressor.
R: As unidades de descarga lateral oferecem acesso horizontal direto e mais simples para limpeza externa. As unidades tipo V requerem acesso à cavidade interna em V para uma lavagem completa, embora seu design angular ofereça melhor proteção estrutural natural contra a queda de detritos.
R: Selecionar um condensador subdimensionado ou mal ventilado causa pressões elevadas. Isto leva diretamente a altas temperaturas de descarga do compressor, rápida quebra do óleo e eventual falha mecânica prematura do compressor.
