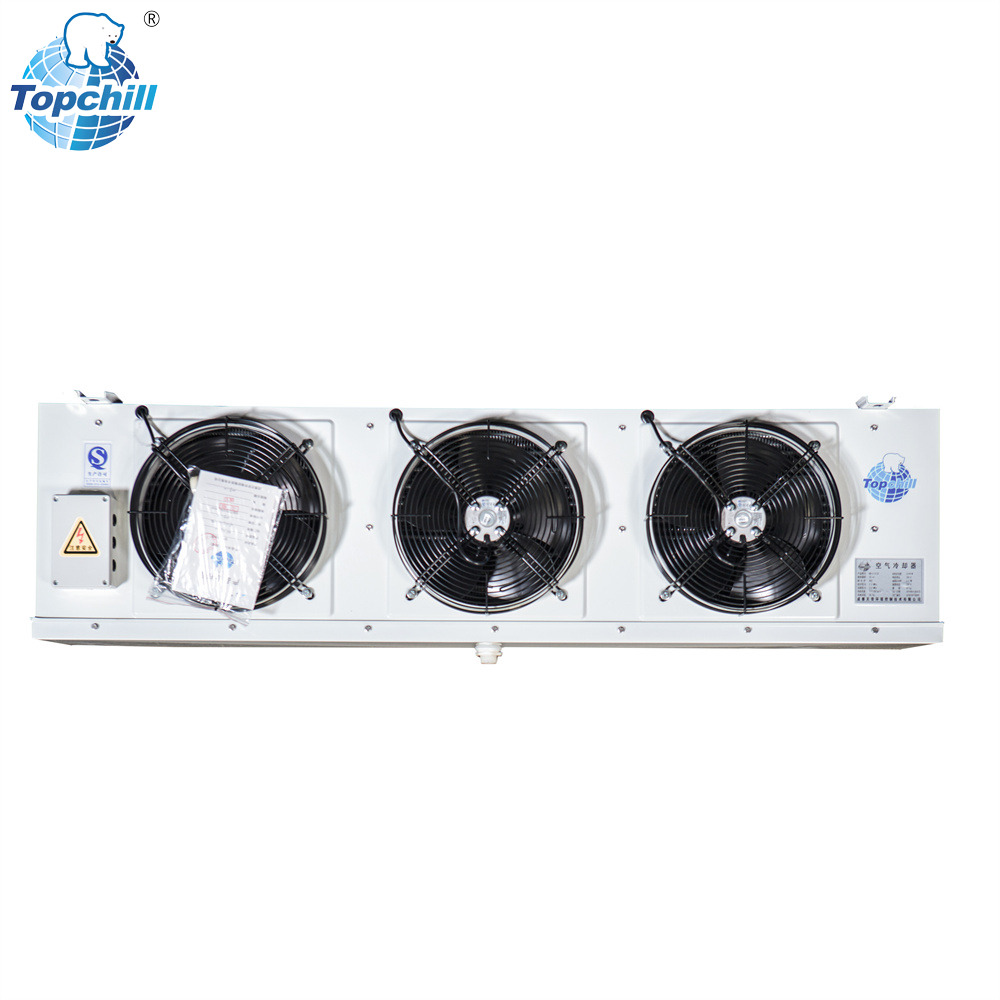

A seleção de um refrigerador de ar para câmaras frigoríficas representa uma decisão termodinâmica fundamental que determina o consumo de energia da instalação e a integridade do produto. Os gestores de instalações enfrentam constantemente a tensão operacional entre maximizar a área de superfície de transferência de calor e gerir a acumulação de gelo. O espaçamento incorreto das aletas inevitavelmente leva à formação de gelo no sistema, restrição do fluxo de ar, tensão do compressor e deterioração dispendiosa do produto. Você não pode tratar isso como uma compra genérica de hardware. A geometria física do bloco da bobina determina quão bem o sistema lida com cargas de umidade em condições reais. Este guia fornece uma estrutura de avaliação técnica para especificar equipamentos com base em zonas de temperatura, cargas de umidade e eficiência operacional a longo prazo. Descreveremos os princípios de engenharia por trás do projeto de bobinas e explicaremos como combinar seu hardware de refrigeração com as demandas específicas de seu ambiente de armazenamento.
As aletas atuam como superfícies estendidas de transferência de calor fixadas aos tubos de refrigerante em um evaporador de armazenamento refrigerado . Aumentam a área disponível para troca térmica com o ar ambiente. Tubos de cobre ou alumínio simplesmente não possuem área de superfície suficiente para resfriar grandes volumes de ar com eficiência. Ao pressionar finas placas de metal ao longo do comprimento dos tubos, os fabricantes aumentam exponencialmente a zona de contato. À medida que o ar quente da sala passa sobre essas superfícies metálicas frias, o calor é transferido do ar para o refrigerante fervendo dentro dos tubos. A distância física entre essas placas determina a quantidade de ar que pode passar pelo bloco e a facilidade com que a umidade pode preencher a lacuna.
Em aplicações de campo, o material da aleta também desempenha um papel. O alumínio é o padrão da indústria devido à sua excelente condutividade térmica e baixo peso. Alguns ambientes agressivos requerem aletas revestidas com epóxi para evitar corrosão. Independentemente do material, a função principal permanece a mesma: maximizar a absorção de calor e permitir fluxo de ar suficiente. Ao alterar a distância entre essas placas, você altera fundamentalmente o perfil aerodinâmico e termodinâmico da unidade.
Projetar um refrigerador de ar requer equilíbrio entre capacidade e fluxo de ar. Mais aletas significam mais área de superfície, o que produz maior capacidade teórica. No entanto, aletas bem compactadas criam uma maior queda de pressão do ar. Esta resistência requer mais potência do ventilador para empurrar o ar através do bloco da bobina. Se os ventiladores não conseguirem superar a pressão estática, a velocidade do ar cai. A baixa velocidade do ar leva a uma má distribuição da temperatura dentro da sala e reduz o coeficiente geral de transferência de calor da bobina.
Medimos essa resistência em Pascal. Uma bobina com espaçamento de 4mm pode apresentar uma queda de pressão de 50 Pascal, enquanto uma bobina de 10mm sob o mesmo fluxo de ar pode apresentar apenas 20 Pascal. Quando a geada começa a se formar, a lacuna diminui ainda mais. Uma folga de 4 mm rapidamente se torna uma folga de 2 mm, duplicando ou triplicando a resistência do ar. Isso força os motores dos ventiladores a trabalharem mais, aumentando o consumo de corrente e gerando excesso de calor que o sistema de refrigeração deve então remover. É um ciclo de falha composto que começa com a especificação da geometria errada.
As especificações do tubo, incluindo o diâmetro e a espessura da parede, interagem com o espaçamento das aletas para influenciar o desenvolvimento da camada limite. A disposição dos tubos, seja escalonada ou em linha, também afeta os coeficientes globais de transferência de calor. Arranjos de tubos escalonados forçam o ar a mudar de direção à medida que se move através do bloco. Isto cria turbulência, que rompe a camada limite térmica e melhora a transferência de calor. No entanto, esta turbulência também aumenta a resistência do ar e fornece mais pontos de impacto para o congelamento da umidade.
Arranjos de tubos em linha oferecem menor resistência ao ar e são mais fáceis de limpar, mas geralmente proporcionam taxas de transferência de calor mais baixas. Quando você combina um padrão de tubo escalonado com um espaçamento apertado entre as aletas, você cria uma bobina altamente eficiente, mas altamente vulnerável. O ar deve navegar por um labirinto estreito e complexo. Qualquer umidade no ar irá condensar e congelar rapidamente nas bordas principais dos tubos e aletas. A compreensão dessa interação ajuda os engenheiros a selecionar o bloco de bobina correto para condições específicas de umidade.
A formação de gelo e condensação ocorrem quando o ar ambiente atinge o ponto de orvalho ao entrar em contato com as serpentinas do evaporador. O ar retém vapor de água. O ar quente retém mais vapor do que o ar frio. Quando o ar ambiente atinge as superfícies metálicas congeladas, ele esfria rapidamente e libera sua umidade. Se a superfície da serpentina estiver acima do ponto de congelamento, essa umidade formará condensação e pingará na bandeja de drenagem. Se a superfície da bobina estiver abaixo de zero, a umidade sofre deposição, transformando-se diretamente em cristais de gelo.
Frost atua como um isolante. Tem uma condutividade térmica muito menor que o alumínio ou o cobre. Uma camada de gelo com apenas 2 mm de espessura pode degradar o desempenho térmico em mais de 30%. Além disso, o gelo bloqueia fisicamente o fluxo de ar. À medida que os cristais de gelo crescem para fora das superfícies metálicas, eles preenchem a lacuna entre as aletas. Uma vez preenchida a lacuna, o ar não poderá mais passar por aquela seção da bobina. O sistema perde capacidade, a temperatura ambiente aumenta e o compressor funciona continuamente numa tentativa fútil de atingir o ponto de ajuste.
O espaçamento típico varia de 4 mm a 6 mm. Esses refrigeradores são usados em salas de processamento, docas de carregamento e armazenamento de produtos frescos. Nestes ambientes, a temperatura da superfície da bobina muitas vezes permanece acima do ponto de congelamento ou cai ligeiramente abaixo do ponto de congelamento, mas tem tempo suficiente para desaparecer durante o ciclo desligado do compressor. A formação de gelo é mínima. O espaçamento estreito é ideal aqui para maximizar a eficiência da transferência de calor e manter pequena a área física da unidade.
Entretanto, você deve especificar o espaçamento adequado para lidar com a espessura do filme condensado. Mesmo sem gelo, a água forma uma película nas nadadeiras. Se as aletas estiverem muito próximas, a ação capilar pode reter a água entre as placas, restringindo o fluxo de ar. Um passo de 4 mm é geralmente seguro para armazenamento de produtos padrão, mas áreas de processamento com alta umidade podem exigir 6 mm para garantir a drenagem rápida do condensado.
| Tipo de aplicação | Temperatura ambiente | Espaçamento recomendado | Estado de umidade primária |
|---|---|---|---|
| Docas de carregamento | +5°C a +10°C | 4mm - 5mm | Condensado Líquido |
| Produtos Frescos | +1°C a +4°C | 4mm - 6mm | Condensado Pesado / Geada Leve |
| Processamento de Carne | +2°C a +7°C | 6mm | Condensado de alta umidade |
O espaçamento típico varia de 6 mm a 8 mm. As aplicações incluem produtos refrigerados, laticínios e armazenamento de carne por curto prazo. A geada é uma realidade operacional constante nestes ambientes. A superfície da bobina está sempre abaixo de zero durante a operação. A umidade do produto e das aberturas das portas se acumulará na forma de gelo. Este espaçamento proporciona um equilíbrio, permitindo tempo suficiente entre os ciclos de degelo necessários, mantendo ao mesmo tempo a capacidade de resfriamento adequada.
Em uma sala de temperatura média, um passo de 6 mm geralmente permite um tempo de funcionamento de 4 a 6 horas antes que um ciclo de degelo seja necessário. Se você instalasse uma bobina de 4 mm nesta sala, talvez fosse necessário descongelar a cada 2 horas. O descongelamento frequente introduz calor no ambiente, que o sistema deve então remover, desperdiçando energia significativa. A faixa de 6 mm a 8 mm garante que a bobina possa reter uma quantidade razoável de gelo sem obstruir o fluxo de ar.
O espaçamento típico varia de 6 mm a 12 mm, estendendo-se até 20 mm dependendo da carga de umidade. Essas unidades são essenciais para armazenamento de alimentos congelados e instalações de congelamento profundo. A alta resistência ao gelo é obrigatória. O espaçamento mais amplo evita a rápida formação de pontes de gelo entre as aletas, garantindo que o refrigerador de ar de baixa temperatura mantenha o fluxo de ar durante turnos operacionais prolongados.
Em um freezer padrão, onde os produtos já entram congelados e as portas permanecem quase todas fechadas, um passo de 7 mm ou 8 mm geralmente é suficiente. A carga de umidade é relativamente baixa. No entanto, em freezers ativos com tráfego frequente de empilhadeiras trazendo ar ambiente úmido, torna-se necessário um espaçamento de 10 mm ou 12 mm. A lacuna maior atua como um reservatório maior para o acúmulo de gelo. Permite que o sistema de refrigeração funcione de 8 a 12 horas entre os degelos, estabilizando a temperatura ambiente e protegendo a qualidade do produto.
O espaçamento típico varia de 12 mm a 20 mm, ou pode ser usado espaçamento variável das aletas. Esses resfriadores são implantados em congelamento por choque, resfriadores rápidos e aplicações de congelamento com alta umidade, como carcaças de carne quente. A liberação extrema de umidade requer tolerância máxima ao gelo. Quando você coloca um produto quente e úmido em um freezer, a umidade desaparece rapidamente e atinge as serpentinas do evaporador.
O amplo espaçamento evita que o evaporador engasgue poucas horas após a operação. Um ciclo de congelamento rápido pode durar de 24 a 48 horas. Não é possível interromper este ciclo para um degelo sem comprometer o processo de congelamento e a segurança do produto. Portanto, a bobina deve ser capaz de reter grandes quantidades de gelo e, ao mesmo tempo, permitir a passagem de ar em alta velocidade. Um passo de 16 mm ou 20 mm fornece o volume físico necessário para armazenar esse gelo até que o ciclo de congelamento seja concluído e um degelo completo possa ser iniciado.
Diminuir a distância entre as aletas aumenta a capacidade total de resfriamento em kW de um tamanho de unidade física específico. Uma unidade compacta com espaçamento de 4 mm pode oferecer 50 kW de resfriamento, enquanto uma unidade exatamente com as mesmas dimensões e espaçamento de 10 mm pode oferecer apenas 30 kW. Isto apresenta uma proposta tentadora para compradores que procuram economizar espaço e dinheiro.
No entanto, especificar uma unidade menor com aletas apertadas que atenda à carga de resfriamento teórica pode falhar em condições reais de alta umidade. Esta armadilha de capacidade leva ao rápido congelamento e à ineficiência do sistema. A capacidade de 50 kW só existe quando a bobina está perfeitamente limpa. Dentro de duas horas de operação em um ambiente úmido, o gelo bloqueará as lacunas de 4 mm. A capacidade cairá para 15 kW, a temperatura ambiente aumentará e o compressor funcionará continuamente. A unidade de 10 mm, embora tenha uma capacidade inicial mais baixa, manterá 25 kW de resfriamento por 10 horas porque resiste ao bloqueio do fluxo de ar.
Existe uma relação direta entre o espaçamento das aletas do refrigerador de ar e os intervalos de degelo. O degelo a gás quente e o degelo elétrico têm desempenho diferente com base no espaçamento das aletas. Um espaçamento apertado pode reter a umidade durante o ciclo de degelo. Quando os aquecedores são ligados, o gelo derrete em água. Em uma bobina bem compactada, a tensão superficial pode reter gotas de água entre as aletas. Quando o ciclo de refrigeração é retomado, essas gotículas voltam a congelar instantaneamente em blocos de gelo sólido, degradando permanentemente a capacidade até que uma lavagem manual seja realizada.
O descongelamento incorre numa enorme penalização energética. Você está aquecendo ativamente uma sala que acabou de gastar dinheiro para resfriar. Aquecedores elétricos consomem amperagem significativa. O descongelamento com gás quente utiliza energia do compressor. Além disso, todo o calor introduzido no bloco da serpentina e o ar circundante devem ser removidos assim que o ciclo de resfriamento for reiniciado. Ao selecionar um espaçamento maior, você reduz o número de ciclos de degelo por dia de seis para três ou dois. Isto reduz drasticamente o consumo de energia e reduz o choque térmico nos produtos armazenados.
O espaçamento apertado das aletas aumenta a pressão estática na bobina. O acúmulo de gelo agrava essa queda de pressão, levando à redução do fluxo de ar e à temperatura ambiente irregular. Os ventiladores axiais são projetados para movimentar grandes volumes de ar a pressões estáticas relativamente baixas. Quando o gelo obstrui uma bobina compacta, a pressão estática aumenta além da curva de desempenho do ventilador.
Este aumento da resistência causa falha prematura do motor do ventilador. O motor consome mais corrente tentando manter as RPM contra o bloqueio. Os enrolamentos superaquecem e os rolamentos sofrem cargas desiguais devido ao fluxo de ar turbulento. Substituir os motores dos ventiladores em um ambiente abaixo de zero exige muita mão-de-obra e é caro. O espaçamento adequado garante que os ventiladores operem dentro dos parâmetros projetados, prolongando a vida útil do equipamento e garantindo que o ar frio chegue aos cantos mais distantes do depósito.
Depender apenas da temperatura ambiente e ignorar a umidade emitida pelo produto ou a infiltração proveniente de aberturas frequentes de portas é um importante fator de risco. Os vegetais não embalados libertam significativamente mais humidade do que as caixas de cartão seladas. Uma sala mantida a -20°C armazenando produtos congelados selados tem um perfil termodinâmico completamente diferente de uma sala a -20°C onde as portas das empilhadeiras abrem a cada dez minutos.
Exigir uma análise psicrométrica abrangente e cálculo de carga de umidade antes de finalizar a especificação. Você deve levar em conta a carga de calor latente. Cada vez que uma porta se abre, entra ar quente e úmido. Essa umidade procura imediatamente a superfície mais fria da sala: a serpentina do evaporador. Se você especificar um passo de 6 mm baseado apenas no ponto de ajuste de -20°C, mas ignorar a alta taxa de infiltração, o sistema falhará. Os engenheiros de campo devem avaliar o fluxo de trabalho operacional da instalação, e não apenas os projetos estáticos.
Os designs modernos de evaporadores apresentam espaçamento maior no lado da entrada de ar e espaçamento mais estreito no lado da saída. Por exemplo, as três primeiras filas de tubos podem ter um passo de 12 mm, enquanto as filas restantes têm um passo de 6 mm. Isto captura a geada no ponto de entrada, onde o ar é mais úmido, enquanto mantém uma alta eficiência de transferência de calor na parte traseira, onde o ar é mais seco.
Embora altamente eficaz em ambientes desafiadores, esta tecnologia tem um custo de capital inicial mais elevado. A fabricação de bobinas de passo variável requer ferramentas especializadas. No entanto, para freezers rápidos ou câmaras frigoríficas de alto tráfego, os benefícios operacionais superam em muito o prêmio inicial. Ele fornece a capacidade de retenção de gelo de uma bobina de passo largo com o desempenho térmico de uma bobina de passo estreito. Os gestores das instalações devem avaliar esta opção ao lidar com cargas latentes extremas.
Barbatanas estreitas são inerentemente mais difíceis de limpar e higienizar, apresentando riscos de conformidade em instalações de qualidade alimentar. Com o tempo, poeira, partículas transportadas pelo ar e matéria biológica se acumulam nas superfícies úmidas da bobina. No processamento de carne ou no armazenamento agrícola, esse acúmulo pode abrigar bactérias e mofo. A limpeza de um bloco de bobina de 4 mm requer espuma química de alta pressão e extenso trabalho manual.
Considere os custos de mão-de-obra da limpeza manual da bobina e a necessidade de agentes de limpeza especializados para blocos de aletas bem compactados. Se a equipe de manutenção não conseguir lavar facilmente os detritos através da bobina, a unidade sofrerá perda permanente de capacidade. Espaçamentos mais amplos, como 8 mm ou 10 mm, permitem que as soluções de limpeza penetrem totalmente no bloco e eliminem os contaminantes. Isto garante a conformidade com a higiene a longo prazo e mantém o desempenho termodinâmico básico.
Avalie as taxas de respiração do produto, os tipos de embalagem e os diferenciais de temperatura inseridos. Alinhe o perfil do produto com o limite de resistência ao gelo necessário para garantir que o refrigerador selecionado tenha um desempenho ideal sob condições reais de armazenamento. Frutas e vegetais frescos respiram ativamente, liberando calor e vapor de água. As carcaças de carne perdem peso por evaporação durante o processo de resfriamento. Toda essa umidade vai parar no seu evaporador.
Se você estiver armazenando produtos lacrados e pré-congelados, a carga de umidade do produto será zero. Você só precisa calcular a infiltração de portas e painéis. Se você estiver resfriando cubas abertas de produtos líquidos ou não embalados, a carga de umidade do produto será enorme. Crie uma matriz de seus produtos armazenados, suas temperaturas de entrada e seus tipos de embalagem. Use esses dados para ditar a geometria física do seu equipamento de refrigeração.
Consulte os padrões relevantes de refrigeração ASHRAE, AHRI ou locais em relação ao desempenho do evaporador. Certifique-se de que a unidade selecionada atenda aos requisitos de conformidade de segurança alimentar para sua aplicação específica. Os órgãos reguladores muitas vezes determinam tolerâncias específicas de temperatura para produtos perecíveis. Se a sua bobina congelar e a temperatura ambiente subir 3 graus, você poderá violar os códigos de saúde e ser forçado a descartar o inventário.
Além disso, os regulamentos de eficiência energética estão a tornar-se mais rigorosos a nível mundial. Os sistemas que dependem de ciclos de degelo excessivos para compensar a geometria deficiente da bobina serão reprovados nas auditorias energéticas modernas. Especifique o equipamento que foi testado e classificado em condições de geada, e não apenas em condições de laboratório seco. Curvas de desempenho de demanda do fabricante mostrando degradação da capacidade durante um ciclo de congelamento padrão de 8 horas.
Não existe um melhor espaçamento universal entre as aletas. O desempenho ideal requer a correspondência da geometria física do refrigerador de ar com as realidades termodinâmicas específicas da câmara frigorífica. Rejeite cotações que especifiquem espaçamento estreito entre aletas para aplicações de baixa temperatura ou alta umidade simplesmente para oferecer um preço inicial mais baixo. Os custos operacionais do degelo contínuo e do esforço do compressor anularão rapidamente qualquer economia inicial.
R: Se o espaçamento for muito pequeno, ocorrerão rápidas pontes de gelo entre as aletas. Isto bloqueia o fluxo de ar, reduzindo drasticamente a capacidade de resfriamento e forçando o sistema a ciclos de degelo contínuos e que desperdiçam energia. O compressor funciona constantemente, levando a falhas mecânicas prematuras e temperaturas ambientes instáveis.
R: O espaçamento mais amplo das aletas acomoda mais acúmulo de gelo antes que o fluxo de ar seja restrito. Isto prolonga o tempo entre os descongelamentos necessários, reduzindo o desperdício de energia e mantendo temperaturas ambientes mais estáveis. Menos ciclos de descongelamento significam que menos calor é introduzido no espaço refrigerado.
R: A faixa padrão é normalmente de 6 mm a 12 mm. No entanto, ambientes com altas cargas de umidade, aberturas frequentes de portas ou aplicações de congelamento rápido podem exigir espaçamento de até 20 mm para evitar formação rápida de gelo e manter o fluxo de ar adequado.
R: É fortemente desaconselhado o uso de espaçamento de 4 mm em uma sala com temperatura de -18°C. Isso levará a falhas operacionais inevitáveis, congelamento rápido, fluxo de ar bloqueado e possíveis danos ao compressor devido ao esforço constante. A unidade exigirá descongelamento constante para funcionar.
R: O espaçamento variável das aletas usa uma abordagem escalonada, com espaçamento mais amplo na entrada de ar para capturar geadas fortes e espaçamento mais estreito na saída para maximizar a eficiência da transferência de calor. Isto equilibra a alta tolerância ao gelo com dimensões físicas compactas.
