Compreender como funciona um Chiller Refrigerado a Água muitas vezes esclarece uma confusão comum: muitos compradores sabem que um chiller remove calor, mas não sabem ao certo por que um sistema refrigerado a água requer componentes extras, como circuitos de água do condensador e torres de resfriamento. O princípio de funcionamento não é complicado, mas envolve mais do que apenas o ciclo de refrigeração interno. Este artigo explica todo o caminho do calor – desde a carga do processo até o chiller e, finalmente, até a torre de resfriamento – para que você possa ver claramente como o sistema funciona como uma solução completa para resfriamento industrial e comercial em grande escala.
Na sua essência, um sistema refrigerado a água tem uma missão principal: remover o calor indesejado de um processo ou edifício e descarregar esse calor de forma eficiente para o ambiente externo.
No lado da água gelada, o sistema funciona de forma semelhante a qualquer outro chiller. A água quente que retorna dos equipamentos de produção, unidades de tratamento de ar ou circuitos de processo entra no evaporador. Dentro deste trocador de calor, o refrigerante absorve o calor da água. A temperatura da água cai e é bombeada de volta para a aplicação.
Este circuito de água gelada suporta:
Máquinas industriais
Linhas de fabricação
Sistemas de refrigeração para data centers
Ar condicionado para edifícios comerciais
Ambientes laboratoriais e farmacêuticos
Manter a temperatura consistente da água gelada é fundamental para a operação estável e a qualidade do produto.
A principal diferença está na forma como o calor é descarregado. Em vez de liberar calor diretamente no ar ambiente, o sistema transfere calor para um segundo circuito de água conhecido como circuito de água do condensador. Esta separação entre os circuitos de água gelada e de água do condensador é fundamental.
Ao distinguir esses dois lados antecipadamente, os compradores ganham clareza: um circuito resfria a carga e o outro remove o calor do próprio sistema de refrigeração.
Dentro do Water Cooled Chiller, o ciclo de refrigeração segue os mesmos princípios termodinâmicos utilizados em outros sistemas de refrigeração.
O evaporador é onde ocorre o resfriamento útil. A água quente entra no trocador de calor do evaporador. O refrigerante de baixa temperatura absorve o calor da água e evapora na forma de vapor. A água gelada retorna então para a rede de refrigeração da instalação.
O compressor aumenta a pressão e a temperatura do vapor refrigerante. Esta etapa é necessária para preparar o refrigerante para uma rejeição eficaz de calor no condensador. Em sistemas de serviço pesado, um projeto semi-hermético de resfriador resfriado a água geralmente usa compressores robustos projetados para longas horas de operação e condições de carga consistentes.
Ao contrário dos sistemas resfriados a ar que usam fluxo de ar, o condensador em um sistema resfriado a água transfere calor para a água circulante do condensador. O vapor refrigerante quente libera seu calor nesta água e se condensa novamente na forma líquida.
O dispositivo de expansão reduz a pressão do refrigerante. Essa queda de pressão reduz a temperatura, preparando o refrigerante para absorver novamente o calor no evaporador. O ciclo então se repete continuamente.
Embora este processo de refrigeração seja padrão, o método de rejeição de calor define o sistema como resfriado a água.
O circuito condensador-água é o que distingue este sistema das alternativas refrigeradas a ar.
Depois de absorver o calor do refrigerante no condensador, a água do condensador fica mais quente. Não permanece dentro do resfriador. Em vez disso, flui para uma torre de resfriamento onde o calor é descarregado para a atmosfera.
Este circuito adicional aumenta a eficiência do sistema ao utilizar as propriedades superiores de transferência de calor da água.
Dentro do condensador, o calor é transferido através de superfícies metálicas do refrigerante para a água do condensador. Como a água tem maior condutividade térmica que o ar, ela pode absorver e transportar calor de forma mais eficaz.
Isto permite que o sistema opere em temperaturas de condensação mais baixas em comparação com muitos projetos refrigerados a ar sob condições de carga elevada.
Temperaturas de condensação mais baixas reduzem a carga de trabalho do compressor. Quando o compressor opera sob condições de pressão otimizadas, a eficiência geral do sistema melhora. Esta é uma das razões pelas quais os sistemas refrigerados a água são amplamente utilizados em aplicações de alta capacidade.
A torre de resfriamento completa o caminho de rejeição de calor.
Quando a água quente do condensador chega à torre de resfriamento, uma parte dela evapora. Este processo de evaporação remove o calor da água restante. À medida que o calor se dissipa na atmosfera, a temperatura da água cai.
A água resfriada do condensador retorna então ao condensador do resfriador para absorver mais calor do refrigerante. Este loop contínuo garante uma rejeição de calor estável.
Todo o processo forma uma cadeia fechada:
O evaporador absorve o calor da instalação
O compressor aumenta a temperatura do refrigerante
O condensador transfere calor para a água do condensador
A torre de resfriamento rejeita esse calor ao ar livre
O refrigerante se expande e reinicia o ciclo
Este sistema coordenado garante uma operação estável sob alta demanda.
A água quente do processo entra no evaporador. O refrigerante absorve calor e evapora. A água gelada retorna para resfriar equipamentos ou espaços.
O vapor refrigerante é comprimido, aumentando sua pressão e temperatura.
O refrigerante quente flui para o condensador. O calor passa do refrigerante para a água do condensador.
A água aquecida do condensador segue para a torre de resfriamento, onde o calor se dissipa na atmosfera por meio do resfriamento evaporativo.
O refrigerante líquido passa pelo dispositivo de expansão, reduzindo a pressão e a temperatura antes de retornar ao evaporador.
Esta sequência estruturada esclarece como o calor flui através de todo o sistema.
Os sistemas refrigerados a água são comumente usados em instalações onde a demanda de resfriamento é contínua e substancial.
Grandes fábricas, instalações de energia e data centers operam 24 horas por dia. Os sistemas refrigerados a água são projetados para lidar com condições de carga sustentadas.
Como as temperaturas da água do condensador podem ser controladas através do gerenciamento da torre de resfriamento, a estabilidade do sistema melhora sob condições ambientais flutuantes.
As necessidades de resfriamento de alta capacidade exigem eficiência e durabilidade. A capacidade de lidar com maiores cargas de calor torna os sistemas refrigerados a água atraentes para instalações centrais.
Os compressores semi-herméticos são projetados para ambientes exigentes. A sua construção suporta um desempenho estável em operações industriais de longa duração.

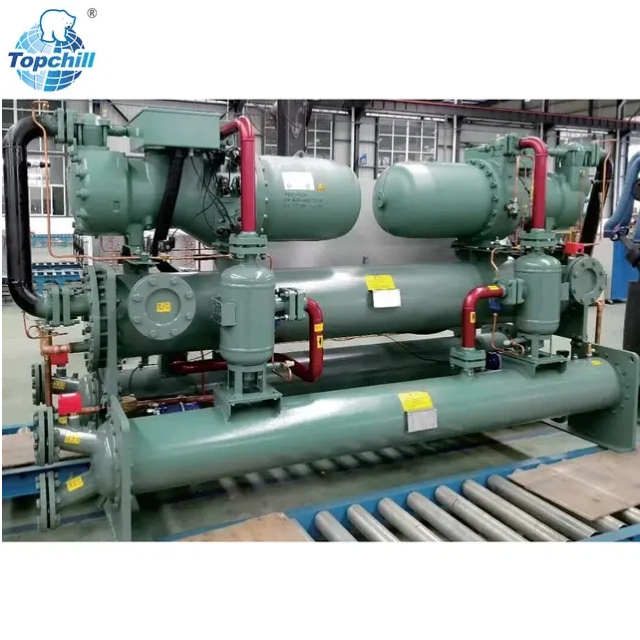

Uma configuração semi-hermética do chiller resfriado a água permite acesso para manutenção interna, prolongando a vida útil do equipamento e reduzindo o custo total de propriedade.
As instalações industriais valorizam a facilidade de manutenção. O design acessível do compressor simplifica inspeções e reparos, minimizando o tempo de inatividade.
A TOPCHILL AIR COOLER fabrica sistemas refrigerados a água construídos com durabilidade e qualidade em mente, garantindo desempenho consistente em aplicações pesadas.
Parte do sistema | Seu trabalho | Para onde vai o calor |
Evaporador | Absorve o calor da água gelada | No refrigerante |
Compressor | Aumenta a pressão e a temperatura do refrigerante | Em direção ao condensador |
Condensador | Transfere calor para a água do condensador | Para o circuito da torre de resfriamento |
Torre de resfriamento | Rejeita o calor da água do condensador | Fora para a atmosfera |
Dispositivo de expansão | Diminui a pressão do refrigerante | De volta ao evaporador |
Este mapa simplificado destaca todo o caminho térmico e esclarece a relação entre cada componente.
Um resfriador resfriado a água opera combinando um ciclo de refrigeração tradicional com um circuito condensador-água dedicado e um sistema de torre de resfriamento. O calor é removido do processo, transferido para o refrigerante, movido para a água do condensador e finalmente rejeitado para a atmosfera através do resfriamento evaporativo. A compreensão desse caminho completo do sistema ajuda os compradores a avaliar os requisitos de instalação, as expectativas de eficiência e o desempenho operacional a longo prazo. Para aplicações de grande escala que exigem resfriamento estável e contínuo, um sistema de resfriamento refrigerado a água adequadamente projetado oferece desempenho confiável e eficiente. Para discutir como o TOPCHILL AIR COOLER pode atender aos requisitos do seu projeto, entre em contato conosco para consulta técnica e informações detalhadas do produto.
A torre de resfriamento remove o calor da água do condensador, permitindo que o sistema descarregue calor continuamente e mantenha uma operação eficiente.
Um modelo resfriado a água usa um circuito de água do condensador e uma torre de resfriamento para rejeição de calor, enquanto os sistemas resfriados a ar liberam calor diretamente no ar ambiente.
A maior capacidade de transferência de calor da água geralmente proporciona melhor eficiência sob cargas de resfriamento pesadas e contínuas.
Eles são comumente usados em plantas industriais, data centers, sistemas de refrigeração central comercial e instalações com grandes cargas de calor.
