Os processos industriais que operam em temperaturas extremamente baixas enfrentam desafios únicos de gerenciamento térmico. Seja apoiando a cristalização farmacêutica, a síntese química, a extração de cannabis ou o congelamento rápido de alimentos, a manutenção do controle preciso da temperatura determina a viabilidade do produto. Pequenos desvios de temperatura resultam em perda catastrófica do produto ou falha completa do processo. Alcançar temperaturas de até -40°F (-40°C) requer engenharia especializada para gerenciar o consumo de energia, evitar tempo de inatividade excessivo para manutenção e evitar falhas prematuras do equipamento. Os chillers HVAC de conforto padrão, normalmente projetados para temperaturas de fluido de saída de 40°F a 45°F para unidades de tratamento de ar, não conseguem lidar com a dinâmica térmica, alterações na viscosidade do fluido e demandas de funcionamento contínuo de aplicações abaixo de zero. A especificação de um chiller refrigerado a água de baixa temperatura requer ir além da correspondência básica de capacidade. Exige uma avaliação técnica rigorosa da arquitetura do compressor, das propriedades do refrigerante e da infraestrutura das instalações para garantir uma operação confiável e contínua.
Compreender a diferença entre a temperatura do fluido de saída (LFT) e a temperatura real necessária do processo na interface do trocador de calor é o primeiro passo no projeto do sistema. O resfriador deve produzir fluido mais frio que a temperatura alvo do processo para compensar ineficiências na transferência de calor e perdas térmicas na rede de tubulação. Se um reator químico exigir uma temperatura de camisa de -20°F, o LFT do chiller poderá precisar ser de -25°F ou -30°F, dependendo das taxas de vazão e da qualidade do isolamento do tubo.
O cálculo preciso das cargas térmicas de pico versus parciais evita o superdimensionamento. Um chiller superdimensionado terá um ciclo curto, causando desgaste acelerado do compressor, mau retorno do óleo e controle errático da temperatura. Ao contrário dos sistemas HVAC de resfriamento de conforto, que enfrentam cargas altamente variáveis com base no clima ambiente e na ocupação do edifício, o resfriamento de processo em baixa temperatura normalmente apresenta perfis de carga estáveis e contínuos. Projetar o equipamento para atender a essas demandas industriais em estado estacionário garante um desempenho consistente e prolonga a vida útil mecânica.
| Parâmetro | Chiller HVAC padrão | Chiller de processo de baixa temperatura |
|---|---|---|
| Saindo da temperatura do fluido (LFT) | 40°F a 45°F | 20°F até -40°F |
| Fluido de transferência de calor | Água Tratada | Glicol de alta concentração ou sintéticos |
| Carregar perfil | Altamente variável (dependente do clima) | Operação estável e contínua 24 horas por dia, 7 dias por semana |
| Requisito de isolamento | Elastomérico padrão | Célula fechada espessa com forte barreira de vapor |
Nos ciclos de refrigeração, “elevação” refere-se ao diferencial de pressão e temperatura que o compressor deve superar entre o evaporador de baixa pressão e o condensador de alta pressão. Operar em baixas temperaturas aumenta inerentemente essa sustentação, forçando o compressor a trabalhar mais e consumir mais energia elétrica. A redução da temperatura do fornecimento de água do condensador, normalmente fornecida por uma torre de resfriamento, reduz diretamente a elevação geral que o compressor deve atingir.
A redução da elevação melhora significativamente a eficiência do sistema. Como regra geral de engenharia, cada queda de um grau Fahrenheit na temperatura da água do condensador produz uma melhoria de 1,5% a 2% na eficiência do compressor. O gerenciamento eficaz da temperatura da água do condensador por meio da operação otimizada da torre de resfriamento e de bombas do condensador de velocidade variável é uma estratégia primária para reduzir o consumo elétrico em aplicações abaixo de zero.

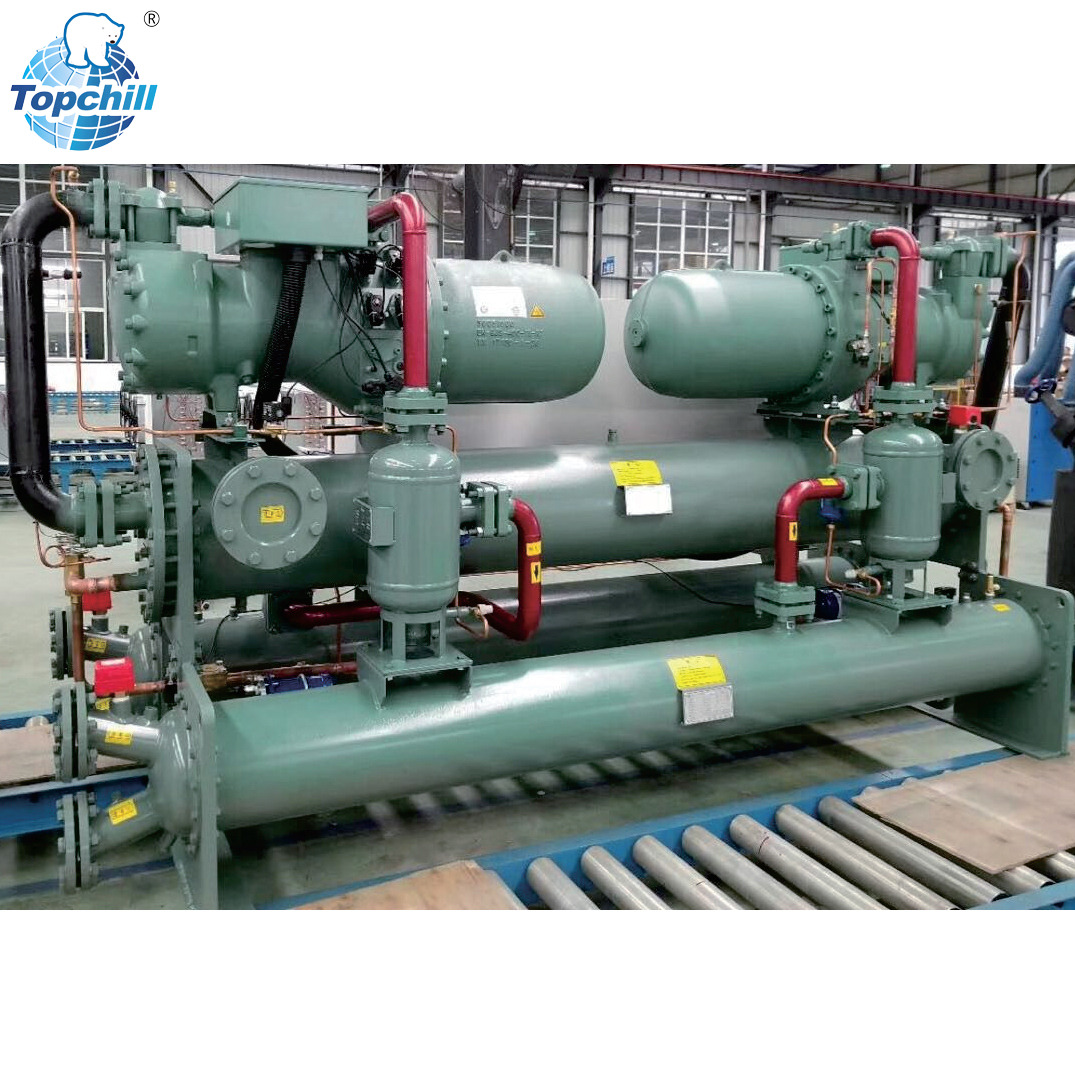

A seleção do compressor determina a confiabilidade e a eficiência de todo o sistema de gerenciamento térmico. Os compressores scroll, de parafuso e centrífugos oferecem diferentes características de desempenho. Para aplicações em temperaturas extremamente baixas, gerenciar altas taxas de compressão é o principal desafio mecânico. Um projeto de resfriador de água semi-hermético oferece vantagens operacionais distintas. O motor é resfriado por gás de sucção, aumentando a durabilidade sob cargas pesadas, e o design da carcaça aparafusada elimina totalmente vazamentos externos na vedação do eixo, que são pontos de falha comuns em compressores de acionamento aberto.
Além disso, os compressores semi-herméticos permitem uma manutenção robusta em campo. Os técnicos de manutenção podem reconstruir componentes internos, substituir placas de válvulas ou trocar estatores sem remover todo o bloco do compressor do circuito de tubulação. Quando as temperaturas alvo caem entre -10°F e -40°F, a compressão padrão de estágio único muitas vezes se torna ineficiente ou mecanicamente inviável devido às temperaturas de descarga excessivas. Esses limites extremos normalmente exigem economizadores ou sistemas de compressão de dois estágios para gerenciar o calor e manter a eficiência volumétrica.
A seleção do evaporador correto envolve a avaliação de trocadores de calor de casco e tubos versus trocadores de calor de placas soldadas. Os projetos de casco e tubo são mecanicamente robustos, lidam melhor com incrustações de fluidos e são mais fáceis de limpar usando escovas mecânicas para tubos. Os trocadores de calor a placas soldadas oferecem transferência de calor superior em um espaço altamente compacto, mas são extremamente sensíveis à incrustação de partículas e ao congelamento catastrófico. O aumento da viscosidade dos fluidos de baixa temperatura deve ser um fator importante nesta decisão, pois afeta diretamente a queda de pressão e a dinâmica do fluxo interno.
O isolamento adequado é um requisito absoluto, não uma atualização opcional. O isolamento de células fechadas com barreiras de vapor robustas e contínuas evita condensação, corrosão sob o isolamento (CUI) e acúmulo destrutivo de gelo na carcaça do evaporador e na tubulação de sucção. Deixar de isolar adequadamente leva à rápida degradação do equipamento, graves perdas térmicas e formação de poças perigosas no piso da sala mecânica.
A eficiência da rejeição de calor influencia fortemente o desempenho geral da planta. A água possui um coeficiente de transferência de calor significativamente maior que o ar ambiente. Consequentemente, um chiller refrigerado a água funciona de forma mais eficiente, particularmente ao gerir as elevadas cargas de calor geradas por processos industriais de baixa temperatura. Os sistemas resfriados a água mantêm pressões de condensação estáveis mesmo durante condições ambientais extremas de verão, garantindo um resfriamento confiável e contínuo quando as unidades resfriadas a ar podem apresentar dificuldades, reduzir a capacidade ou desarmar devido à pressão elevada.
Ao utilizar uma torre de resfriamento, os sistemas resfriados a água podem aproveitar as vantagens das temperaturas de bulbo úmido, que são consistentemente mais baixas do que as temperaturas de bulbo seco durante os meses de pico do verão. Esta vantagem termodinâmica mantém a elevação do compressor gerenciável e o consumo elétrico previsível durante todo o ano.
A escolha entre sistemas refrigerados a ar e sistemas refrigerados a água envolve compromissos significativos em termos de infraestrutura. As unidades resfriadas a água exigem espaço dedicado na sala mecânica, torres de resfriamento, programas de tratamento químico de água e bombas de água do condensador. Por outro lado, as unidades resfriadas a ar requerem espaço externo substancial no teto ou no painel, suporte estrutural para suportar seu peso operacional e espaço livre adequado para fluxo de ar adequado sem recirculação.
Para instalações localizadas perto de áreas residenciais ou sujeitas a rigorosas regulamentações municipais sobre ruído, os sistemas internos refrigerados a água oferecem benefícios acústicos substanciais. Conter os compressores pesados dentro de uma sala mecânica com atenuação sonora e utilizar ventiladores de torre de resfriamento de baixo ruído mitiga a poluição sonora ambiental de forma eficaz.
A seleção do refrigerante certo requer o equilíbrio do desempenho termodinâmico com as mudanças nas regulamentações ambientais. Aplicações de baixa temperatura requerem refrigerantes com deslizamento de temperatura adequado, baixos pontos de ebulição e alta capacidade volumétrica. As opções incluem alternativas ao R-507A, R-448A, R-449A ou refrigerantes naturais como amônia (R-717) e CO2 (R-744). Os gestores das instalações devem avaliar o Potencial de Aquecimento Global (GWP) e o Potencial de Destruição da Camada de Ozônio (ODP) em relação à próxima Lei AIM da EPA e às reduções regulatórias de gases fluorados para garantir a conformidade a longo prazo e evitar custos caros de retrofit futuros.
A água padrão congela a 32°F, tornando-a inútil para aplicações abaixo de zero. A seleção do fluido – normalmente etilenoglicol, propilenoglicol ou fluidos sintéticos especializados de transferência de calor – determina o ponto de congelamento e a capacidade de calor específica do circuito circulante. O aumento da viscosidade do fluido em baixas temperaturas cria desafios significativos de bombeamento. Requer motores de bomba aumentados para superar o atrito, altera os requisitos de altura de sucção positiva líquida (NPSH) e reduz o número de Reynolds.
Se o número de Reynolds cair muito, o fluxo do fluido muda de turbulento para laminar dentro do trocador de calor. O fluxo laminar cria uma camada limite isolante contra as paredes do tubo, reduzindo drasticamente a eficiência da transferência de calor. Os engenheiros devem calcular cuidadosamente as curvas da bomba e os diâmetros dos tubos para manter o fluxo turbulento na temperatura operacional mais baixa esperada.
Controles avançados são essenciais para manter a estabilidade em um sistema de resfriamento industrial . Modulação precisa de capacidade por meio de inversores de frequência variável (VFDs), resposta rápida de válvulas de expansão eletrônica (EEVs) e bypass de gás quente para estabilidade em baixa carga são recursos essenciais. A integração perfeita do BMS/SCADA usando protocolos como BACnet ou Modbus permite o monitoramento em tempo real das temperaturas de aproximação, diferenciais de pressão do óleo e diagnóstico geral do sistema. Esses dados permitem que as operadoras resolvam preventivamente a degradação do desempenho antes que ela cause um desligamento não planejado.
Avaliar equipamentos de refrigeração industrial exige olhar muito além do preço inicial de compra. O consumo de energia elétrica é responsável pela grande maioria das despesas operacionais durante a vida útil de uma unidade. O cálculo do retorno sobre o investimento (ROI) para opções de eficiência premium, como VFDs em compressores e bombas de condensador, envolve a análise do valor de carga parcial integrada (IPLV) e das horas de funcionamento específicas do local. Investir antecipadamente em componentes de alta eficiência gera economias operacionais substanciais a longo prazo, especialmente em instalações que executam turnos de produção contínuos 24 horas por dia, 7 dias por semana.
Proteger processos de alto valor contra paralisações não planejadas requer um planejamento robusto de redundância. A avaliação de configurações modulares versus sistemas de unidade única redundantes N+1 determina a resiliência mecânica da instalação. Além disso, projetar a infraestrutura de tubulação com conexões de serviços públicos “prontas para aluguel” permite uma recuperação rápida durante emergências. A instalação de válvulas de isolamento, circuitos de derivação e conexões de flange de conexão rápida permite que as equipes de manutenção integrem perfeitamente chillers móveis temporários durante grandes revisões programadas ou atualizações repentinas de capacidade sem interromper a produção.
O projeto físico do equipamento impacta diretamente a capacidade de manutenção e os custos de manutenção contínua. A folga adequada para puxar o tubo para limpeza do condensador, fácil acesso ao cabeçote do compressor e pontos acessíveis de substituição do filtro de óleo e do núcleo do secador reduzem as horas de trabalho durante o serviço de rotina. Além disso, a implementação de um programa de tratamento de água dedicado e gerenciado quimicamente para o circuito do condensador evita incrustações e incrustações biológicas. O acúmulo de incrustações atua como um isolante, o que degrada a eficiência da transferência de calor, aumenta a pressão do cabeçote e reduz a vida útil do compressor.
O congelamento do evaporador é um risco grave causado por concentração inadequada de glicol, estagnação localizada de fluido ou perda repentina de fluxo. A mitigação desse risco requer a instalação de interruptores de fluxo de elemento duplo, interruptores de segurança para baixas temperaturas e sistemas automatizados de monitoramento da densidade do fluido. A falha no retorno do óleo é outro problema comum em baixas cargas e baixas temperaturas de operação. O vapor refrigerante perde velocidade em cargas baixas, não conseguindo transportar o óleo de volta ao compressor. A utilização de separadores de óleo de alta eficiência, sistemas ativos de gerenciamento de óleo com aquecedores e projeto adequado da tubulação da linha de sucção – como risers de sucção e sifões P dimensionados corretamente – garantem uma lubrificação consistente do compressor.
Testes rigorosos verificam a integridade do sistema antes da implantação completa. Os testes de aceitação de fábrica (FAT) sob cargas simuladas de baixa temperatura garantem que a unidade atenda às especificações do projeto antes do envio. O Teste de Aceitação no Local (SAT) é igualmente crítico. A verificação das sequências de controle, dos intertravamentos de segurança, da calibração do sensor e do desempenho em plena carga garante que o equipamento opere com segurança e eficiência antes de integrá-lo à linha de produção ativa.
R: As unidades padrão normalmente atingem 40°F, mas resfriadores especializados de resfriamento de processo de baixa temperatura que utilizam refrigerantes específicos, compressão de dois estágios e glicol de alta concentração ou fluidos sintéticos podem atingir temperaturas de até -40°F/-40°C ou menos.
R: Os compressores semi-herméticos oferecem o benefício de vedação hermética de evitar vazamentos de refrigerante, ao mesmo tempo que permitem a manutenção completa em campo dos componentes internos, o que é crucial para minimizar o tempo de inatividade em processos industriais contínuos.
R: A água mais fria do condensador reduz o diferencial de pressão (elevação) que o compressor deve superar, diminuindo significativamente o consumo de energia, reduzindo o desgaste mecânico do sistema e aumentando a confiabilidade geral.
R: O resfriamento do processo de baixa temperatura envolve projetos de compressores especializados, a necessidade absoluta de misturas anticongelantes, refrigerantes de baixo ponto de ebulição, isolamento mais espesso com barreiras de vapor para evitar a formação de gelo e operação contínua 24 horas por dia, 7 dias por semana, 365 dias por ano.
R: À medida que as temperaturas caem, a viscosidade do fluido aumenta significativamente. Isto requer motores de bomba maiores para superar o aumento das quedas de pressão e pode mudar o fluxo de turbulento para laminar, o que reduz severamente a eficiência da transferência de calor no evaporador.
