Condensadores subdimensionados ou incompatíveis em sistemas de refrigeração pesados representam graves riscos operacionais e financeiros. Quando a rejeição de calor não consegue acompanhar a carga térmica, as instalações sofrem falha imediata do compressor, graves desequilíbrios de pressão do sistema e desperdício exponencial de energia. Os gerentes e engenheiros de instalações enfrentam o desafio constante de equilibrar requisitos precisos de Calor Total de Rejeição (THR) com restrições ambientais específicas do local, limitações espaciais e conformidade regulatória rigorosa. A seleção do equipamento certo requer uma estrutura sistemática baseada em engenharia, em vez de depender de estimativas práticas. Avaliar, dimensionar e especificar a unidade correta garante uma rejeição de calor confiável e se alinha às demandas de resfriamento industrial de longo prazo. Este guia detalha as etapas exatas para combinar componentes, calcular cargas e garantir que seu sistema opere com eficiência sob estresse máximo. Abordaremos o balanceamento de componentes, linhas de base ambientais e estratégias práticas de mitigação para riscos comuns de instalação.
Os engenheiros devem distinguir estritamente entre capacidade líquida de refrigeração e THR. A capacidade líquida de resfriamento mede o calor removido do espaço refrigerado. THR inclui essa capacidade líquida mais o calor gerado pelo motor do compressor e o superaquecimento da linha de sucção. Você deve levar em conta o calor do motor do compressor com base no fato de o compressor ser aberto, semi-hermético ou hermético. O superaquecimento da linha de sucção adiciona mais carga térmica que o condensador deve rejeitar. Confiar na tonelagem nominal em vez de calcular as cargas térmicas exatas do sistema leva a graves erros de dimensionamento. Um sistema classificado para 50 toneladas de resfriamento pode exigir um condensador capaz de rejeitar 65 toneladas de calor. Você deve analisar a escolha crítica entre escolher um condensador remoto personalizado ou uma unidade condensadora pré-embalada selecionada pelo fabricante. A correspondência personalizada garante que o condensador industrial atenda ao perfil operacional específico de sua instalação.
Para determinar com precisão a THR, os engenheiros aplicam multiplicadores de calor específicos com base no tipo de compressor e nas condições de operação. A tabela abaixo descreve intervalos de multiplicadores padrão usados em cálculos de campo.
| Tipo de compressor | Multiplicador THR típico (baixa temperatura) | Multiplicador THR típico (temperatura média) | Características da fonte de calor |
|---|---|---|---|
| Abrir unidade | 1,20 - 1,25 | 1,15 - 1,20 | O calor do motor é rejeitado para o ar ambiente e não para o refrigerante. |
| Semi-hermético | 13h30 - 13h40 | 13h25 - 13h30 | Calor do motor absorvido pelo gás de sucção, aumentando a THR. |
| Hermético | 1,35 - 1,45 | 13h30 - 13h35 | Todo o calor do motor e do compressor é absorvido pelo refrigerante. |
A correspondência dos componentes do sistema determina as pressões de sucção e descarga do sistema. Equilibrar a capacidade do condensador com os evaporadores existentes e as curvas de desempenho do compressor garante uma operação estável. Se os componentes não corresponderem, o sistema irá oscilar, alternar rapidamente ou não conseguirá manter os pontos de ajuste. A condensação excessiva causa refluxo de líquido e falta de válvula de expansão, levando a um mau desempenho do evaporador. A subcondensação resulta em pressão elevada e altas temperaturas de descarga, que degradam o óleo do compressor e reduzem drasticamente a vida útil do compressor. O dimensionamento preciso evita esses extremos.
Siga estas etapas para garantir o balanceamento adequado dos componentes:
A seleção das temperaturas ambientes de projeto requer a avaliação dos picos extremos do verão versus as médias operacionais durante todo o ano. Projetar estritamente para a hora mais quente do ano pode resultar em uma unidade superdimensionada que enfrenta dificuldades com o controle da pressão da cabeça durante o inverno. Por outro lado, o subdimensionamento para temperaturas médias garante falhas durante ondas de calor. A altitude do local e a umidade relativa afetam a densidade do ar. A menor densidade do ar em grandes altitudes reduz o fluxo de massa de ar através das serpentinas, diminuindo o desempenho de um trocador de calor para serviço pesado . Você também deve estabelecer requisitos acústicos básicos com base nas leis locais sobre ruído e na proximidade das instalações com áreas residenciais.
A altitude degrada significativamente a eficiência da transferência de calor. Os engenheiros devem aplicar fatores de correção à capacidade nominal do condensador ao nível do mar.
| Elevação (pés acima do nível do mar) | Taxa de densidade do ar | Fator de correção de capacidade |
|---|---|---|
| 0 (Nível do Mar) | 1.000 | 1.00 |
| 2.000 | 0.928 | 0.94 |
| 4.000 | 0.860 | 0.88 |
| 6.000 | 0.796 | 0.82 |
A especificação de um sistema refrigerado a ar em vez de soluções de condensação evaporativa ou refrigeradas a água depende de limites técnicos. As unidades refrigeradas a ar eliminam o consumo de água e os programas de tratamento químico associados. Você deve avaliar as considerações sobre a área ocupada, as regulamentações de escassez de água e as despesas gerais de manutenção associadas a cada configuração. As configurações refrigeradas a ar exigem dinâmicas específicas de fluxo de ar em layouts industriais densos. Eles precisam de folga adequada para evitar a recirculação do ar quente de descarga de volta para a entrada. Um sistema de rejeição de calor de refrigeração deve respirar livremente para manter a eficiência.

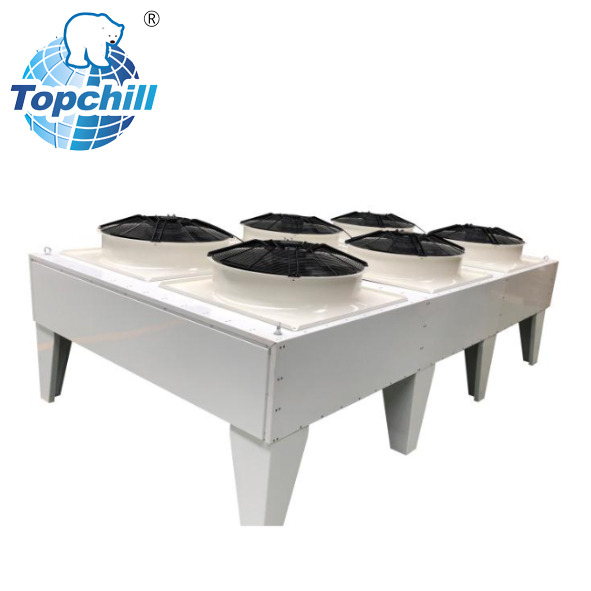

Ao comparar um Condensador TP com alternativas evaporativas, considere as seguintes diferenças operacionais:
A comparação de motores CA de velocidade fixa com motores de acionamento de velocidade variável (VSD) e motores comutados eletronicamente (EC) revela diferenças significativas na eficiência de carga parcial e no controle da pressão do cabeçote. Os motores EC modulam a velocidade perfeitamente, mantendo pressões estáveis e reduzindo o consumo de energia durante climas mais frios. Avalie as diferenças estruturais e de desempenho entre projetos de ventiladores de tiragem induzida e de tiragem forçada. A tiragem induzida puxa o ar através da bobina, proporcionando uma distribuição uniforme do ar. A tiragem forçada empurra o ar, o que pode ser útil em restrições espaciais específicas. O design das pás do ventilador impacta diretamente a saída acústica e o fluxo de ar volumétrico, exigindo uma seleção cuidadosa para locais sensíveis ao ruído.
A construção tradicional em tubo de cobre/alumínio oferece confiabilidade comprovada. Os projetos de trocadores de calor microcanais (MCHE) proporcionam menor peso e redução significativa da carga de refrigerante. No entanto, as bobinas MCHE requerem uma filtragem precisa para evitar entupimentos. Revestimentos protetores aplicados em fábrica, como revestimento eletrônico, epóxi ou tratamentos fenólicos, atenuam a corrosão galvânica em ambientes industriais costeiros ou quimicamente agressivos. A relação entre o espaçamento das aletas (FPI - Fins Per Inch) e as taxas de incrustação são críticas. O amplo espaçamento das aletas evita o entupimento rápido em locais empoeirados ou com muitos detritos. Um condensador TP resfriado a ar operando em uma fábrica de papel requer espaçamento de aletas muito diferente do que um condensador em um telhado comercial limpo.
| Tipo de revestimento | Método de aplicação | Nível de resistência à corrosão | Melhor caso de uso |
|---|---|---|---|
| Poliuretano | Pulverização aplicada | Moderado | Ambientes urbanos gerais com poluição moderada. |
| Eletrodeposição epóxi (E-Coat) | Banho de imersão | Alto | Áreas costeiras com alta exposição à névoa salina. |
| Fenólico | Mergulhe e leve ao forno | Extremo | Fábricas de produtos químicos e instalações industriais altamente corrosivas. |
Os requisitos de projeto diferem para as misturas atuais de HFC/HFO versus a transição para refrigerantes naturais como CO2, amônia ou propano. Avalie classificações de pressão, limites de pressão de ruptura e compatibilidade de materiais necessários para refrigerantes de alta pressão como R-744 (CO2). Aborde a conformidade com os mandatos atualizados da Lei EPA/AIM e cronogramas globais de redução gradual. A seleção de uma unidade compatível com refrigerantes de baixo GWP protege seu investimento contra futuras proibições regulatórias.
Portas de monitoramento de pressão acessíveis (válvulas Schrader) e medidores de serviço pesado são essenciais para verificações rotineiras de pressão do sistema. Visores de linha de líquido integrados e sensores eletrônicos de nível de refrigerante detectam condições de carga baixa antes que causem sobrecarga do compressor. Avalie a facilidade de manutenção da bobina. Os painéis de acesso devem permitir a lavagem de alta pressão sem danificar as delicadas estruturas das aletas. O acesso adequado para manutenção garante que a unidade opere com eficiência máxima durante toda a sua vida útil.
As verificações de rotina de manutenção devem incluir:
O escalonamento dos ventiladores ou a modulação das velocidades dos ventiladores mantêm as pressões de condensação estáveis durante condições ambientais variáveis. Avalie as capacidades de integração do painel de controle do condensador com modernos Sistemas de Gerenciamento Predial (BMS) e controles de refrigeração supervisórios. Implemente o controle de pressão de cabeça flutuante para otimizar o consumo de energia durante períodos de baixa temperatura ambiente. Esta estratégia permite que as pressões de condensação caiam com a temperatura ambiente, reduzindo significativamente o uso de energia do compressor.
Subdimensionar um condensador para reduzir os custos iniciais de compra resulta em uma penalidade de energia a longo prazo e no desgaste acelerado do compressor. O impacto financeiro da frequência de manutenção, da acessibilidade à limpeza das bobinas e do custo do tempo de inatividade não planejado supera em muito pequenas economias em despesas de capital. Calcule o período de retorno de recursos premium, como motores EC e revestimentos avançados de bobinas. Esses recursos reduzem os custos operacionais e prolongam a vida útil do equipamento, proporcionando um forte retorno sobre o investimento.
Examine a compensação entre as restrições de tamanho físico, como limites de carga no telhado e tamanhos de almofadas, e a necessidade de maiores áreas de superfície de transferência de calor para atingir temperaturas de condensação mais baixas. Bobinas maiores rejeitam o calor com mais eficiência, mas requerem mais espaço e suporte estrutural. Discuta o equilíbrio entre as limitações acústicas, que exigem ventiladores de baixa velocidade, e a necessidade de fluxo de ar de alta velocidade para maximizar a rejeição de calor em espaços compactos. Você deve equilibrar as restrições de ruído com os requisitos de desempenho.
Requisitos rigorosos de espaço livre e melhores práticas de posicionamento no local garantem entrada e exaustão desobstruídas. A instalação de unidades em poços arquitetônicos, perto de paredes altas ou adjacentes a outros equipamentos que rejeitam calor corre o risco de curto-circuito no fluxo de ar, onde o ar quente de exaustão é puxado de volta para a entrada. Mitigue os impactos do vento predominante no desempenho do ventilador e na estabilidade da pressão do cabeçote, orientando a unidade corretamente ou instalando defletores de vento. O posicionamento adequado é tão importante quanto o dimensionamento adequado.
Os padrões de engenharia determinam o dimensionamento das linhas de gás de descarga para manter a velocidade adequada do refrigerante sem induzir queda excessiva de pressão. O mau retorno do óleo durante a operação em baixa temperatura e em condições de carga parcial danifica os compressores. Especifique os requisitos para purgadores de linha de descarga, purgadores invertidos e inclinação adequada da tubulação para proteger o compressor. O projeto correto da tubulação garante que o óleo circule pelo sistema e retorne com segurança ao cárter do compressor.
Trocar uma unidade mais antiga por um condensador moderno apresenta problemas de compatibilidade, como a correspondência de diâmetros de tubulação legados incompatíveis. Estabeleça protocolos de lavagem do sistema para mitigar problemas de contaminação de óleo durante a transição de óleo mineral para óleo POE. Aborde as diretrizes de verificação de carga estrutural ao substituir unidades de cobre/alumínio mais volumosas por tecnologia de microcanais mais leves em estruturas de telhado antigas. Certifique-se de que a estrutura existente possa suportar a nova configuração do equipamento.
R: Os condensadores industriais são construídos para operação contínua e pesada. Eles apresentam materiais de bobina mais espessos, proteção avançada contra corrosão e classificações de capacidade mais altas. Isto permite-lhes lidar com cargas térmicas maiores e sobreviver em ambientes mais severos em comparação com unidades comerciais padrão.
A: Calcule a THR adicionando a capacidade líquida de resfriamento da refrigeração ao calor gerado pelo motor do compressor e pelo superaquecimento da linha de sucção. Você deve aplicar multiplicadores de calor específicos dependendo se o compressor é aberto, semi-hermético ou hermético.
R: Combine os componentes traçando as curvas de desempenho do compressor em relação à capacidade do condensador nas temperaturas ambientes específicas do seu projeto. Certifique-se de que o condensador possa rejeitar o calor necessário na temperatura de condensação desejada sem causar desequilíbrios de pressão ou retorno de líquido.
R: Sim. Quando equipadas com mecanismos de controle de capacidade adequados, como motores EC de velocidade variável, estágios de ventilador ou controles de pressão de cabeçote flutuante, as unidades resfriadas a ar mantêm uma operação estável e evitam o retorno de líquido durante condições ambientais extremamente baixas.
R: O espaçamento das aletas determina a facilidade com que a bobina fica obstruída com detritos transportados pelo ar. Um espaçamento maior, ou uma contagem menor de aletas por polegada (FPI), é necessário em ambientes empoeirados ou industriais para evitar incrustações rápidas, manter o fluxo de ar adequado e permitir uma limpeza mais fácil com alta pressão.
